- 販売終了
24ポート 100BASE-FX
管理機能付レイヤ2スイッチ

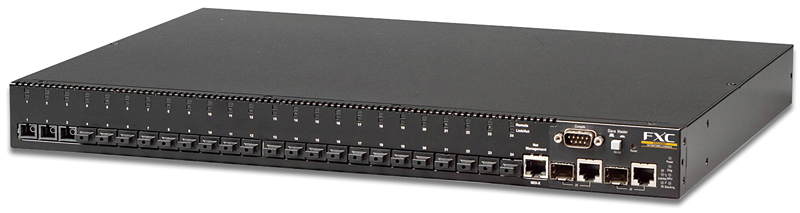

FXC3526F
サポート終了日 2018/06/26概要
FTTHサービスや専用線サービス用に光インターフェースを24ポート搭載スケーラビリティを実現、初期費用、メンテナンス・管理費用を大幅削減する、メトロ向けファイバスイッチ
FXC3526Fはメトロイーサアクセスに最適なファイバスイッチです。
簡易のメンテナンスや機器管理をご提供しています。
FXC3526Fは通信キャリアをはじめ、自治体などでもご使用できるように24ポートの1芯双方向のSCポートを装備しています。
1芯版の双方向接続を実現、TTC TS-1000クラスArをサポートし、メンテナンスや管理に掛かる費用を大幅に削減。
TCOをご提供いたします。
主な機能
- 100BASE-FX(100BASE-Full)のSCコネクタを24ポート搭載。
- 1Uサイズを実現し、コロケーション費用を抑制。
- フロントアクセスでメンテナンスが容易。
- Backboneへの接続に10BASE-T/100BASE-TX/1000BASE-TとGiga対応SFPを2ポートComboポートとして使用することが可能。
- メトロを意識し、各種機能を装備（QoS、帯域制御、セキュリティ）。
- リンクアグリゲーション（IEEE802.3ad準拠/static）サポート。
- QoS機能により、重要なデータごとに優先付けし、スムーズなデータ通信を確保。
- ポート単位での帯域制御機能搭載。
- OAM(Operation Administration Maintenance )を搭載。トラブル時の解決時間短縮に有効的。
システム管理
- SNMP対応によりネットワーク経由での管理が可能
- ポート・ミラーリング機能により、任意のポートのトラフィックをモニタリングし、簡単に障害対応が可能
- Webブラウザからの管理および設定可能
仕様
| 標準規格 | IEEE802.3、IEEE802.3u | |
|---|---|---|
| データ転送速度 | 10/100Mbps(CSMA/CD) | |
| ファイバポート | 100BASE-FX シングルポート ×24ポート SC/SPCコネクタ @1550nm 接続距離 :15Km |
|
| ファイバ入出力 （TS1000S準拠） |
送信レベル | -8 ～ -14dBm |
| 受信レベル | -8 ～ -30dBm | |
| イーサネットポート | 10BASE-T/100BASE-TX/1000BASE-T ×2ポート (MDI/MDI-X自動切替) |
|
| Duplex Full/Half（1000MはFullのみ） | ||
| Auto Negotiation 対応（ポート単位で通信速度、Full/Halfの固定設定も可） | ||
| マネージメントポート | RS-232 DB-9 コンソールポート ×1 RJ-45 マネージメント専用 イーサネットポート ×1 |
|
| 拡張スロット | 1000BASE-SX/LX/ZX SFPx2 ※10BASE-T/100BASE-TX/1000BASE-Tポートとの共用不可 |
|
| 使用ケーブル | 100BASE-FX | 9/125um SMF (ITU-T G.652) |
| 10BASE-T | UTPカテゴリ3以上 | |
| 100BASE-TX | UTPカテゴリ5以上 | |
| 1000BASE-T | UTPカテゴリ5e以上 | |
| 機能 | スイッチングモード | ストア&フォワード方式 |
| スループット | 6.5Mpps（64byte） | |
| 総帯域幅 | 8.8Gbps | |
| バッファ容量 | 32Mbyte/unit | |
| MACアドレス登録数 | 8K個（最大） | |
| VLAN | IEEE802.1Q tagging VLAN/ポートベースVLAN/プライベートVLAN/GVRP（255グループ/ID 1-4094） | |
| スパニング・ツリー | IEEE802.1d、IEEE802.1w準拠 | |
| マルチキャスト | IGMPv1/v2、IGMP Snooping / IGMP Query | |
| マネージメント | SNMP（MIBII、Bridge MIB、Ethernet MIB、Private MIB）、RMON（Group1,2,3,9）、Telnet、TFTP、Webベース、SMTP、SNTP、TTC TS1000Ar準拠、OAM機能 | |
| その他 | QoS （CoS 、ToS、TCPポート番号、IP Precedence、DSCP、COS値マーキング）、フローコントロール、ポート・ミラーリング（rx/tx/both）、ポート・セキュリティ（MACアドレスによる台数制限）、トランク、LACP（IEEE802.3ad準拠）（6グループ/4ポート）、帯域制御（ポートベース）、ACL（IP,MAC）、IEEE802.1x（ポートベース認証）、B/Cストーム・コントール | |
| LED表示/ボタン | 本体 | PWR（緑/橙）、Diag（緑/橙） |
| ポート | Link/Act（緑/橙） | |
| ポート | Link/Act（緑/橙） | |
| 電源 | 定格入力電圧/周波数 | AC100-240V、50/60Hz |
| 最大入力電流 | 1.0A | |
| 最大消費電力 | 45W | |
| 最大発熱量 | 38.7kcal/h | |
| 環境条件 | 動作時温度/湿度 | 0℃～50℃/5～90% ※結露なきこと |
| 保管時温度/湿度 | -40℃～70℃/90%以下 ※結露なきこと |
|
| 外形寸法 | 440mm(W) ×415mm(D) ×44mm(H) ※1Uサイズ |
|
| 重量 | 4.2kg | |
| 適合性 | EMI規格 VCCIクラスA | |
| 環境 | RoHS指令準拠 | |
| 信頼性 | MTBF 102,252h (25℃ 常温時) | |
| 同梱物 | AC100V用電源ケーブル、19インチラックマウントキット、 RS232Cケーブル、ゴム足4個、マニュアル、保証書 | |
オプション
| FXC製SFPモジュール |
