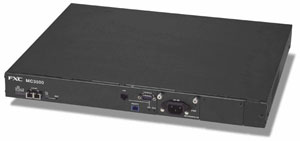

MC3500 シリーズ
ギガエクステンダー
MC3500LH80A
MC3500LH80B
長距離ネットワークの構築に最適な1芯ギガエクステンダー
MC3500は、1 芯シングルモードファイバ上に長距離伝送を実現するギガエクステンダー(ギガビットイーサネット長距離伝送装置)
です。最大で約20dB の光損失を許容することにより、比較的中規模なメトロエリアネットワークに最適です。
高さ1U の筐体の前面にすべての各種インタフェース、表示LEDおよび電源モジュールを配置することで、操作・保守性に優れています。また、電源およびFAN
モジュールはホットスワップに対応。SNMPによるリモートでのリンク状態監視に対応しています。
リモート回線障害時にはローカル回線の光出力を停止するローカルリンクコントロール（LLC）機能を、またローカル回線障害時にはリモート回線の光出力を停止するリモートリンクコントロール（RLC）機能サポートしています。
主な機能
|
■
|
1芯1ch ギガエクステンダー |
|
■
|
光許容損失 20dB |
|
■
|
Jumbo Frame対応（フレーム長制限無） |
|
■
|
全てのインタフェースを装置前面に実装 |
|
■
|
Hot-Swap対応の冗長電源を搭載可能 |
|
■
|
SNMP、telnetサポート |
|
■
|
リンク・コントロール機能 |
|
■
|
ループバック設定 |
|
|
▼MC3500シリーズ
データシート
（0.3MB/PDF形式）
▼FXC製品価格一覧表
▼ユーザーマニュアル(PDF形式）
|
| ■製品仕様 |
| パフォーマンス |
最大伝送速度
(Full Duplex) |
2.5Gbps |
| 最大チャンネル多重数（ch） |
1 |
| 1波長あたりの最大伝送容量 |
1.25Gbps |
| 使用光波長帯 |
1530nm, 1550nm |
| 分散耐力 |
1800ps/nm |
| 光許容損失 |
20dB |
ポート
（リモートポート） |
ポート数 |
1 |
| 適用光コネクタ |
SC/SPC |
| 適用光ファイバ |
SMF(10/125μm),DSF
SCコネクタ |
ポート
（ローカルポート） |
インタフェース |
1000BASE-SX |
| ポート数 |
1 |
| 適用光コネクタ |
SC |
| 適用光ファイバ |
MMF |
| マネジメント |
管理プロトコル |
SNMPv1, MIB-Ⅱ,
private MIB, telnet, ftp, ntp |
| インタフェース |
10/100BASE-TX,
RS232C(D-sub9pin) |
| 管理方式 |
Out-Band |
| その他 |
リンク・コントロール、ループバック |
| 電源 |
定格入力電圧/周波数
|
AC100V-240V、50/60Hz |
| 最大入力電流 |
0.35A |
| 最大消費電力 |
30W |
| 電源二重化/ FAN |
オプション(ホットスワップ可) |
| 動作環境 |
動作時温度/湿度 |
0℃～40 ℃/20%～85% ※結露なきこと |
| 外形寸法/重量 |
443（W) × 359(D)
× 44(H)mm ※1Uサイズ / 4.3kg |
| 同梱物 |
AC100V電源ケーブル、19インチラックマウントキット、ゴム足、
マニュアル(CD-ROM) |
※MC3500LH80AとMC3500LH80Bを対向でお使い下さい。
| ■オプション |
| MC3500PS100 |
リダンダント電源 |
| MC3500FAN |
FAN モジュール |
|
