• 販売終了

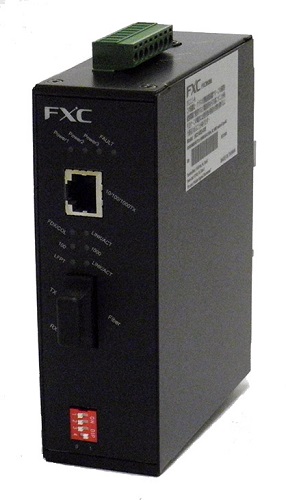

産業用メディアコンバータ
MCI1852-005 10BASE-T/100BASE-TX/1000BASE-T to 1000BASE-SX (SC,MMF-550m)
MCI1852-10 10BASE-T/100BASE-TX/1000BASE-T to 1000BASE-LX (SC,SMF-10Km)

MCI1000シリーズ

サポート終了日　　MCI1852-005 2025/12/2

概要

産業用メディアコンバータは、工場内や屋外の専用ケース等の厳しい環境で、安定して動作する堅牢な製品です。

  • MCI1852-005　 販売終了
    10BASE-T/100BASE-TX/1000BASE-T to 1000BASE-SX
    メディアコンバータ（2芯）
  • MCI1852-10
    10BASE-T/100BASE-TX/1000BASE-T to 1000BASE-LX
    メディアコンバータ（2芯）

主な機能

  • オートネゴシエーション
  • MDI/MDI-X自動切替
  • リンクフォルトパススルー
  • IP保護等級：IP30
  • 警報リレー接点サポート
  • 2重化（冗長）オート・センシング12-48V DC電源入力
  • 逆極性電源入力保護機能
  • 過電流保護機能
  • DINレール取付キット標準装備、壁掛け用パネルキット付属

仕様

製品型番 MCI1852-005 MCI1852-10
標準規格 IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3ab、IEEE802.3z
データ転送速度 10/100/1000Mbps (CSMA/CD)
ポート イーサネット 10BASE-T/100BASE-TX/1000BASE-T ×1ポート（MDI/MDI-X自動切替）
Duplex Full/Half
Auto Negotiation 対応
ファイバポート 1000BASE-SX ×1ポート
（MMF550m/SCコネクタ2芯）		 1000BASE-LX ×1ポート
（SMF10Km/SCコネクタ2芯）
光入出力 波長 850nm MMF 1310nm SMF
出力 -9.5～-4dBm -9.5～-3dBm
受信感度 -17～-3dBm -20～-3dBm
使用ケーブル 10BASE-T UTPカテゴリ3以上
100BASE-TX UTPカテゴリ5以上
1000BASE-T UTPカテゴリ5e以上
1000BASE-SX MMF:62.5/125μm / 50/125μm（ファイバポート）
1000BASE-LX SMF:9/125μm / 10/125μm（ファイバポート）
電源 定格入力電圧 DC24V
最大入力電流 0.5A
最大消費電力 10.5W
環境条件
（DC電源）		 動作時温度/湿度 -40～75℃ / 5～95%
※結露なきこと
保管時温度/湿度 -40～85℃ / 5～95%
※結露なきこと
環境条件
（ACアダプタ電源）		 動作時温度/湿度 -20～60℃ / 5～95%
※結露なきこと
保管時温度/湿度 -40～85℃ / 5～95%
※結露なきこと
環境 RoHS基準
外形寸法 45mm(W)×110mm(D)×135mm(H)
※突起部含まず
重量 0.57Kg
機能（※1）
DIPスイッチ
0 = OFF
1 = ON		 DIP SW-1:リンクフォルトパススルー (Default:OFF)
DIP SW-2:RJポートのリンク断時に地気に出力 (Default:OFF)
DIP SW-3:ファイバポートのリンク断時に地気に出力 (Default:OFF)
DIP SW-4:ファイバポートをAuto Negotiation有効 (Default:ON)
※OFF時はファイバポートをForceモード固定
適合性 EMI規格 VCCIクラスA
同梱物 保証書、DINレールマウントキット（※2）、壁掛け用パネルキット（※3）、インストレーションガイド

※1 DIPスイッチ切替後に電源ON/OFFの必要はありません。瞬時に機能有効/無効の動作が行えます。

※2 DINレールマウントキットは標準にて本体に取り付けられています。

※3 壁掛け用パネルキットを取り付ける際は、DINレールマウントキット/ネジを外してから取り付けてください。

オプション

OPT-MCI1852-PC01 ACアダプタ（DC Jack）
