• 販売終了

最大4CHの多重が可能な10G DWDM伝送装置（1芯双方向通信）

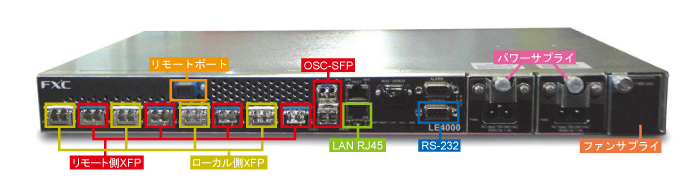

LightEdge4020

概要

LightEdge4020は最大4chの多重が可能なOSC機能付き10G DWDM伝送装置です。
ローカル側及びリモート側にXFPを採用し、ユーザニーズに応じ自由に組み合わせる事が可能です。
直感的な操作が可能なGUIインターフェースを新規に採用し、インストレーション時の負荷を大幅に軽減しました。
キャリア、ISP、データセンター、エンタープライズやキャンパス等、幅広いお客様へ導入して頂けます。

主な機能

  • XFPベース・マルチレート・ソリューション
  • 対応ローカルインタフェース
    • 10GBASE-SR/LR/ER
    • STM-64/OC-192
    • FC-10G
    • OTU2
  • 長距離伝送可能、低遅延、伝送可能フレーム長制限なし
  • 豊富な管理機能
    • LOS Propogation機能（リンク断転送機能）
    • Automatic Laser Shutdown(ALS機能)
    • Web GUI,SNMP,Syslog,RADIUS,telnet,Console
    • Inband管理(オプションOSC-SFP)
    • パフォーマンス機能(光入出力モニタ、回線品質モニタ)
    • プロテクション機能
    • ループバックテスト機能、PRBSテスト機能
    • リモート電源断検知機能(Dying gasp) ※OSC-SFPが必要
  • 許容損失:31dB
  • 標準で電源2重化(AC/DC電源選択可)及びFAN(自動速度制御)を搭載
    ※FANユニットには、省電力を提供する自動的な速度制御メカニズムがあります。
  • 低消費電力:75W以下
  • 小型・軽量:1Uサイズ、5.0kg以下
  • ラックマウントキットを標準装備
  • VCCIを取得 RoHS指令対応

仕様

ローカル
インタフェース		 [ポート数]最大4ポート
[インタフェース]10GBASE-SR/LR/ER、OC-192/STM-64、FC-10G、OTU2
[データレート]9.95Gbps ～ 11.1Gbps
[コネクタLC]XFPトランシーバ
リモート
インタフェース		 [ポート数]最大4ポート
[使用波長]DWDM 8波長
[コネクタLC]XFPトランシーバ
管理ポート [RS232コントロールポート]
インターフェース：RS-232
DB-9 コネクタ：9ピン、Dタイプ
転送レート：9600bps
[外部アクセス]10/100BASE-Tポート
[リモート管理チャンネル]OSC （Optical Supervisory Channels）
[監視波長]1490/1510nm
[管理用IPアドレス]マニュアル設定(Console)
アラーム表示、
モニタリング		 [アラーム]
直近512イベントが閲覧可（GUI）、
タイムスタンプあり
電源 [電源供給 Hot Swap対応]
AC電源： 100V～240V AC 50/60Hz （最大1.5A）
DC電源： -48V DC （最大2.5A）
[消費電力]LE4020 最大75W
形状 [サイズ]440mm(W) ×230mm(D) ×44mm(H)
[重量（全部品取付時）]LE4020 最大5.0kg
[動作環境]
動作温度：0℃～50℃
動作湿度：最大90％まで（結露なきこと）
[安全基準]CE、FCC、VCCI、RoHS指令対応
