LightEdge®Xchange1000シリーズ用 広範囲な温度で動作が可能なPoEインジェクタ（1スロット）

LEX1001PEH

    概要

    PoE受電機器を設置したい所に追加することで、手軽にネットワークをPoEに対応させることが出来ます。PoE受電機能対応の無線アクセスポイントやIPカメラ等の受電機器に電力供給を行うことができます。
    ※本製品にLEX1000シリーズのメディアコンバータは含まれていません。
    ※PoE給電のみでスイッチング機能はありません。

    ネットワーク構成例

    構成例
    ①Cat5e以上のLANケーブルを使って、PD接続ポートとPoE受電機器(PD)とを接続します。
    ②ラインカードを搭載している場合は、本機のEthernetポートとラインカードのUTPポートを同梱のLANケーブルで接続します。また必要に応じて、光ファイバでラインカードを対向機器と接続します(上図：ネットワーク接続例1)。
    ③ラインカードを搭載していない場合は、EthernetポートをLANに接続します(上図：ネットワーク接続例2)。
    ④必要に応じて、背面の給電方式選択スイッチでPoE給電方式を選択します。

    主な機能

    • -10℃～60℃の広範囲な温度での動作が可能
    • IEEE802.3at/afに準拠し最大30Wまで供給可能
    • 10BASE-T/100BASE-TX/1000BASE-T対応
    • コンパクトサイズで狭い環境にも設置可
    • 付属マウント金具により壁面への取付が可能
    • 本体背面スイッチにより、給電方式（Type A/Type B）の切り替えが可能
    • ファンレスによる静音設計

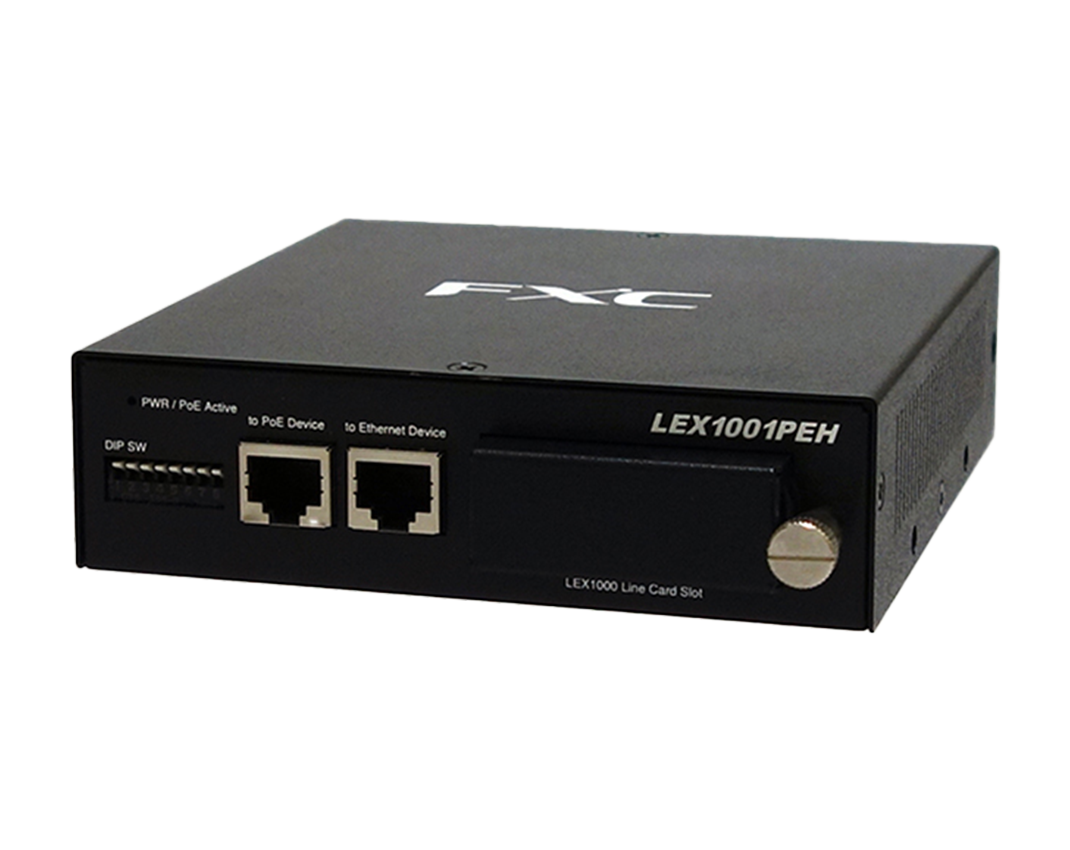

    外観図

    仕様

    型番LEX1001PEH
    PoEポート[伝送速度]　10Mbps/100Mbps/1000Mbps
    [1000BASE-TX]　IEEE802.3ab
    [100BASE-TX]　IEEE802.3u
    [10BASE-T]　IEEE802.3
    [PoE機能]　IEEE802.3at
    [適合コネクタ]　RJ-45
    [適合ケーブル]　UTP Cat5e 以上
    [最大供給電力]　38.7W
    [最大伝送距離]　100 m
    イーサネット仕様[伝送速度]　10Mbps/100Mbps/1000Mbps
    [準拠規格]　IEEE802.3,IEEE802.3u,IEEE802.3ab
    [適合コネクタ]　RJ-45
    [適合ケーブル]　UTP Cat 5e 以上(1000M 時)、UTP Cat 5 以上(10/100M 時)※同梱ケーブルあり
    メディコン搭載機能 [搭載数]　LEX1000シリーズ、メディアコンバータ×1台
    [設定インタフェース]　DIPスイッチ×8タップ (DIPスイッチの設定内容は、搭載メディアコンバータの仕様に準ずる)
    PoE 機能 [受電機器クラス検出]　
    検出可能クラス一覧
    Class1　最大出力電力 4W (Type1)
    Class2　最大出力電力 7W (Type1)
    Class3/Class0　最大出力電力 15.4W (Type1)
    Class4　最大出力電力 30W (Type:ピンポン分類)

    [過電流/過負荷検出]　
    検出閾値
    Class1　過電流lcut 112mA　過負荷電流llim 425mA
    Class2　過電流lcut 206mA　過負荷電流llim 425mA
    Class3/Class0　過電流lcut 375mA　過負荷電流llim 425mA
    Class4　過電流lcut 638mA　過負荷電流llim 850mA

    [給電方式選択]　
    Type A: 電源ライン Ethemetピン:1,2,3,6
    Type B: 電源ライン Ethemetピン:4,5,7,8
    (背面スイッチで切替可)
    電源条件[定格入力電圧 / 周波数]　AC100-240V / 50/60Hz
    [定格電圧範囲]　AC90-264V
    [適合コネクタ]　単相3極
    [電源ケーブル]　単相3極 ACケーブル(同梱品)約1.8m
    基本仕様[外形寸法(W×D×H)]　135mm(W)× 140mm(D)×35mm(H) 　※突起部含まず
    [重量]　最大 750g　(※ラインカード含まず)
    [性能保証温度/湿度]　-10℃～60℃/ 95%RH 以下 ※結露なきこと
    [動作時温度/湿度]　-20℃～70℃/ 95%RH 以下 ※結露なきこと
    [保管時温度/湿度]　-40℃～85℃/ 95%RH 以下 ※結露なきこと
    [信頼性]　MTBF 58,421h (常温25 ℃)
    [環境]　RoHs 指令準拠
    [EMI]　VCCI クラスA
    [冷却方式]　自然空冷(ファンレス)
    同梱物本体、電源ケーブル、電源ケーブル抜け防止ホルダ(OPT-CRK01)、LANケーブル(15cm)、インストレーションガイド及び保証書、マウント金具×2、マウント金具用ネジ×4、ゴム足×4本
