LightEdge®Xchange3000シリーズ用 ラックマウントシャーシ (4スロット)
LEX3004
LEX3911-15：LEX3004用AC電源モジュール
LEX3911-45：LEX3004用DC電源モジュール
LEX3930-00：LightEdge®Xchange3000シリーズ用SNMP管理カード
概要

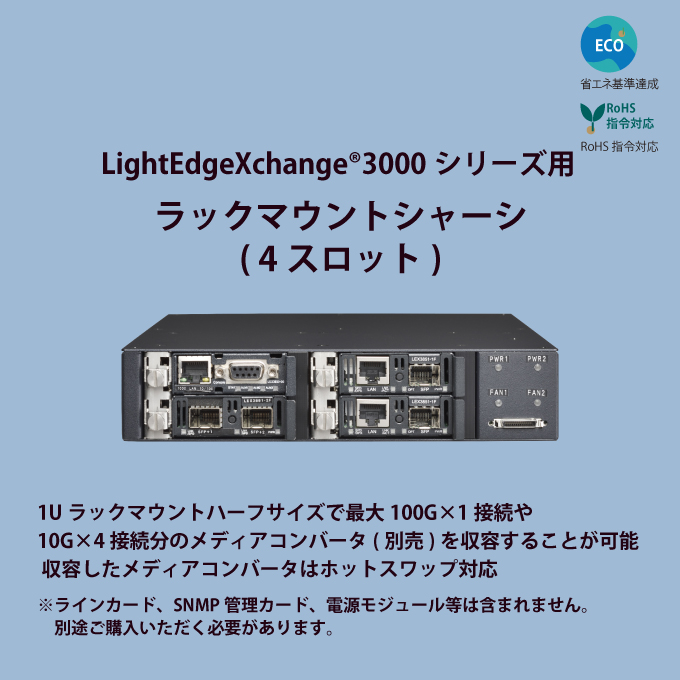

「LEX3004」は19インチラックにおける高さ1U・幅ハーフサイズの4スロット集合型シャーシです。 LightEdge®Xchange3000シリーズのラインカードを最大4台(LEX3930-00(SNMP管理カード)搭載時は同3台)まで搭載することが可能です。また、シャーシのスロットには特殊な挿抜構造を採用しており、カード挿抜をスムーズ に行うことができ、ネジの紛失も防止します。本製品は通信拠点に対してコストパフォーマンスの高い、高密度なネットワーク接続を提供します。
※LEX3004にLightEdge®Xchange3000シリーズのラインカード、電源モジュール、SNMP管理カードは含まれません。それぞれ別途ご購入いただく必要があります。
主な機能
- 1UラックマウントハーフサイズでLEX38xxラインカードを最大4台搭載可能
- SNMP管理カード（LEX3930-00）をスロット1に実装可能
- AC電源（LEX3911-15）冗長構成可能

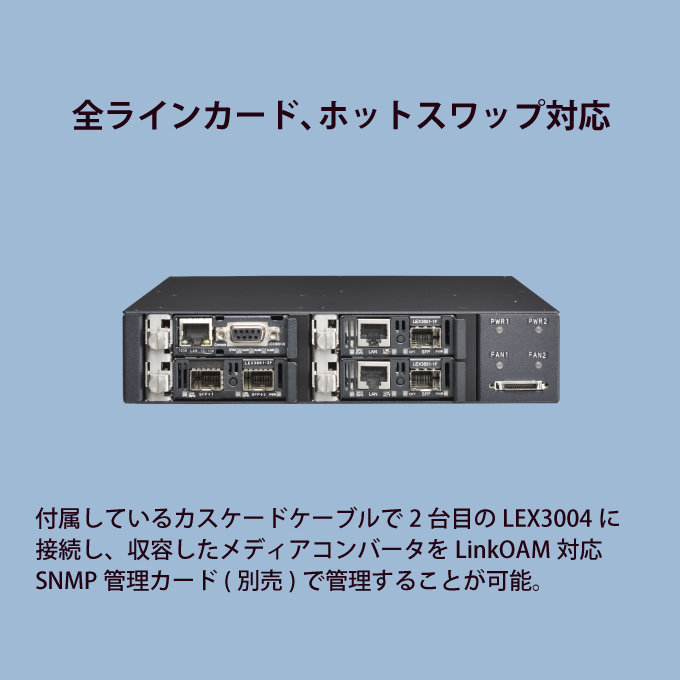

- 全ラインカード、ホットスワップ対応

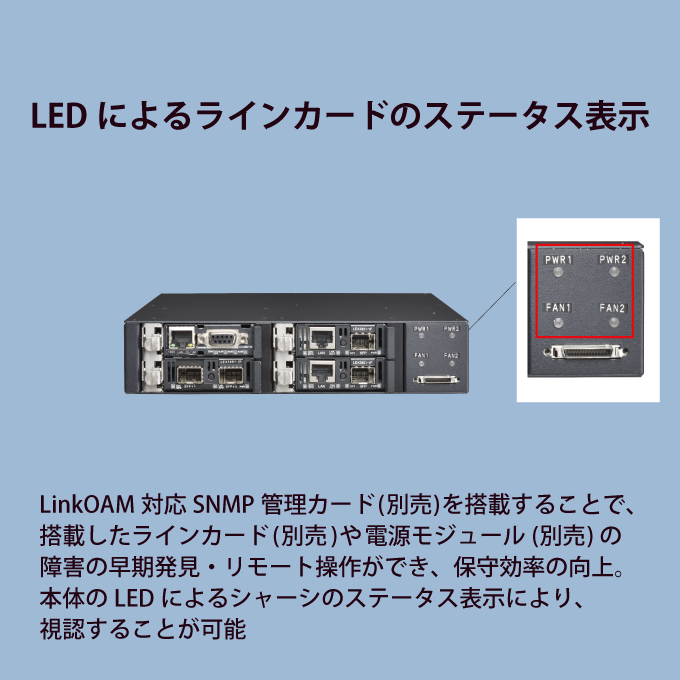

- LEDによる電源モジュールの状態表示
- FAN（電源モジュールに搭載）自動速度調整機能
- カード挿抜のロック機構

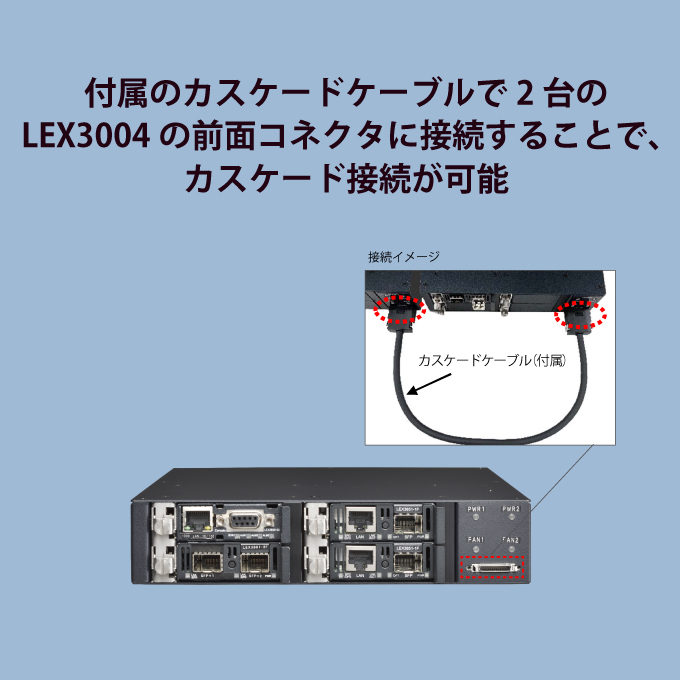

- 付属のカスケードケーブルで2台のLEX3004の前面コネクタに接続することで、カスケード接続が可能
外観図
仕様
| 型番 | LEX3004 |
|---|---|
| 収容カード数 | 前面スロット：最大4台（LEX38xx，LEX3930-00） 背面スロット：電源モジュール2台（LEX3911-15，LEX3911-45） |
| 電源仕様 | 搭載電源モジュール仕様に準ずる |
| アラームLED | [PWR1 背面スロット1搭載の電源モジュール状態] 消灯：電源モジュール1 OFFまたは未実装 緑：電源モジュール1 正常 赤：電源モジュール1 異常 [PWR2 背面スロット2搭載の電源モジュール状態] 消灯：電源モジュール2 OFFまたは未実装 緑：電源モジュール2 正常 赤：電源モジュール2 異常 [FAN1 背面スロット1搭載電源モジュールのファン状態] 消灯：電源モジュール1 OFFまたは未実装 緑：電源モジュ―ル1 FAN正常 赤：電源モジュール1 FAN異常 [FAN2 背面スロット2搭載電源 モジュールのファン状態] 消灯：電源モジュール2 OFFまたは未実装 緑：電源モジュ―ル2 FAN正常 赤：電源モジュール2 FAN異常 |
| 環境条件 | [動作時温度/湿度] -20℃～65℃/0%～95% 結露なきこと [性能保証温度/湿度] -10℃～50℃/0%～95% 結露なきこと [保管温度/湿度] -25℃～70℃/0%～95% 結露なきこと |
| 外形寸法 | 1Uサイズ 210mm(W) x 44mm(H) x 250mm(D) ※突起部含まず |
| 質量 | 1.79kg ※ブランクパネル含む |
| 適合性 | [EIM規格] VCCIクラスA |
| 環境規格 | [環境マネジメント] RoHS |
| 信頼性 | [MTBF] 380,400h（25℃） |

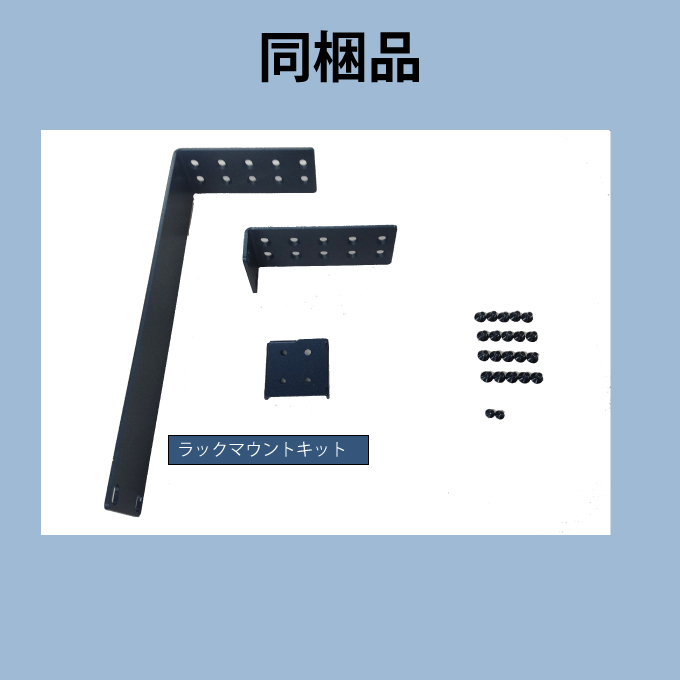

| 同梱物 | 本体（ラインカードブランクx4、電源ブランクx2 実装済）、ラックマウントキット(LEX1705と共通使用可)、インストレーションガイド&製品保証書、カスケードケーブル |
オプション
| AC電源モジュール | LEX3911-15 |
|---|---|
| DC電源モジュール | LEX3911-45 |
| SNMP管理カード | LEX3930-00 |
