LightEdge®Xchange3000シリーズオプション

LEX3020用オプション

LEX3910-15：LEX3020用AC電源モジュール

    LEX3910-45：LEX3020用DC電源モジュール

      LEX3930-00：LightEdge®Xchange3000シリーズ用SNMP管理カード

        概要

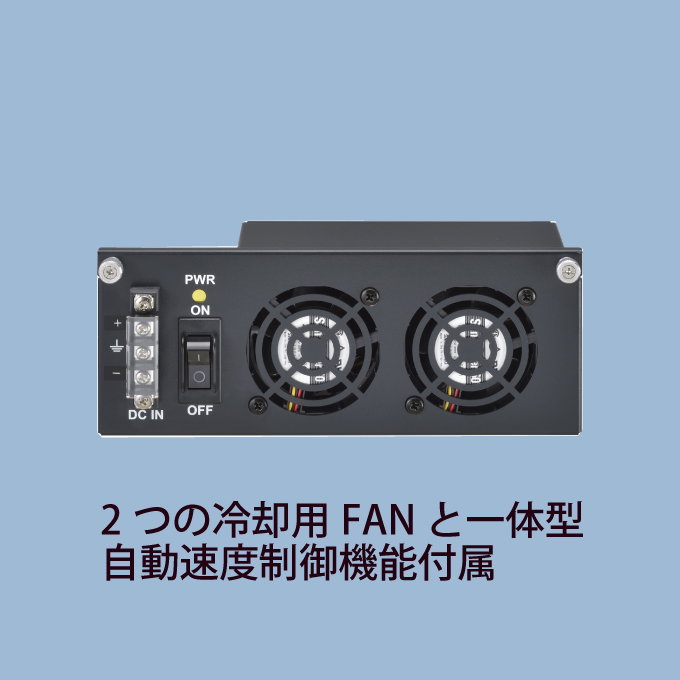

        「LEX3910-15」「LEX3910-45」は「LEX3020」用の電源モジュールで、各々AC電源、DC電源の2タイプをラインアップ。シャーシ背面に2台まで搭載でき、冗長構成をとることが可能です。 電源モジュールは2つの冷却用FANと一体型で、自動速度制御機能が付いています。電源とFANの動作状態は「LEX3020」の前面のLEDで確認できます。
        「LEX3930-00」は、LightEdge®Xchange3000シリーズ対応のSNMP管理カードで、シャーシに装着している電源ユニット・ファンユニットの状態や、LightEdge®Xchange3000シリーズの各メディアコンバータのリンク状態監視・各種設定をネットワーク経由で行うことが可能です。またリンクOAM(IEEE802.3ah)による隣接ラインカードの監視設定、およびイーサネットOAM(IEEE802.1ag / ITU-T Y.1731)による広域イーサネット状態監視が可能です。

        主な機能

        • LEX3910-15／LEX3910-45(電源モジュール)の主な機能
        • LEX3020用のAC電源モジュール
        • 筐体背面に2台搭載し、冗長構成可能
        • FAN（電源モジュールに搭載）自動速度調整機能
        • 「LEX3910-15」はロック機構付きAC電源ケーブルを同梱
        • LEX3930-00(SNMP管理カード)の主な機能
        • インバンド監視：リンクOAM(IEEE802.3ah)による隣接ラインカードの状態監視及び各種通信設定
          自動コンフィグ管理機能 (ラインカード及び管理カード交換時、元の設定を自動引継ぎ)
          瞬断保護時間設定機能 (linkup/linkdown時の保護時間の設定)
          インバンドLFP機能 (ラインカードのローカルポート断時、リモート
          ポートを維持したまま対向のローカルポートを断にする機能)
        • 広域イーサネット監視：イーサネットOAM(IEEE802.1ag / ITU-T Y.1731)による広域イーサネット状態監視
        • 各スロットのメディアコンバータの各機能設定
        • 管理ポートの通信パラメータ設定
        • SNMPマネージャーの認証設定
        • 各監視項目のトラップ送出設定
        • 設定ファイルのダウンロードおよびアップロード
        • SNTP (Simple Network Time Protocol) Client対応
        • Syslog Client対応
        • CLI複数行一括流し込み機能

        外観図

        仕様

        LEX3910-15・LEX3910-45の仕様
        電源 [定格入力電圧]　
        LEX3910-15：AC 100-240V　入力範囲(90～264V))
        LEX3910-45：DC -48～-60V　入力範囲(-38～-70V))

        [周波数]　
        LEX3910-15：50/60Hz(47～63Hz)
        LEX3910-45：-

        [最大入力電流]　
        LEX3910-15：3.5A以下
        LEX3910-45：6A以下

        [最大出力電圧]　
        LEX3910-15：300W
        LEX3910-45：240W

        [DC出力電圧]　
        12V
        冷却装置[回転数(FAN1個あたり)]　4600rpm ※自動速度制御機能あり
        [最大風量(FAN1個あたり)]　0.65㎥/min
        [音圧レベル(FAN1個あたり)]　33dB(A)※最大風量時
        [冷却FAN搭載数]　2台
        [機能]　管理カードからの状態表示 (回転数・電圧・電流・温度・S/N・型番・電源種別・バージョン)
        環境条件[動作可能温度/湿度]　-20℃～65℃/0%～95%　(※結露なきこと)
        [推奨動作温度/湿度]　-10℃～55℃/0%～95%　(※結露なきこと)
        [保管時温度/湿度]　-25℃～70℃/0%～95%　(※結露なきこと)
        外形寸法216.5mm (W)×160mm(D) ×85.9mm(H) ※突起部含まず
        質量1.3kg
        環境規格[環境マネジメント]　RoHS、PSE対応
        信頼性[MTBF]　LEX3910-15：151,400h(25℃)　LEX3910-45：150,000h(25℃)

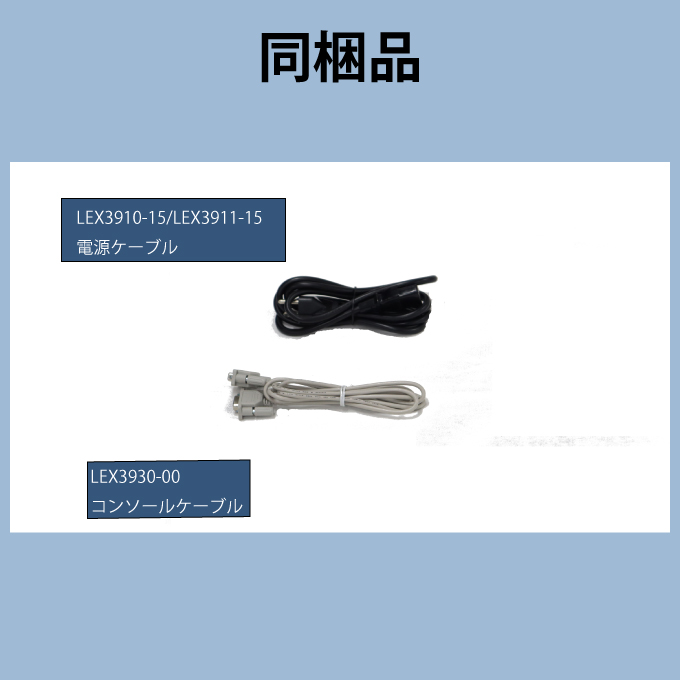

        同梱物AC 電源ケーブル(OPT-AC100V-LK-01)※LEX3910-15のみ、インストレーションガイド& 製品保証書
        LEX3930-00の仕様
        イーサネットポート[標準規格]　
        IEEE802.3(10BASE-T)
        IEEE802.3u (100BASE-TX)
        IEEE802.3ab (1000BASE-T)

        [データ転送速度]　
        10/100/1000Mbps

        [機能]　
        Auto negotiation対応
        Auto MDI / MDI-X 対応
        コンソールポート[コネクタタイプ]　RS-232C、メス型
        [転送速度・方式]　115.2kbps、8bit、パリティなし
        環境条件[動作可能温度/湿度]　-20℃～65℃/0%～95%　(※結露なきこと)
        [推奨動作温度/湿度]　-10℃～55℃/0%～95%　(※結露なきこと)
        [保管時温度/湿度]　-25℃～70℃/0%～95%　(※結露なきこと)
        外形寸法55mm (W)×110mm(D) ×20mm(H) ※突起部含まず
        質量 170g
        適合性[EMC規格]　VCCI クラスA
        [環境マネジメント]　RoHS
        信頼性[MTBF]　390,000h (25℃)
        同梱物RS-232Cケーブル（オス-メス型）、インストレーションガイド& 製品保証書

        オプション

        なし
