広温度対応 100BASE-TX to 100BASE-FX (2芯タイプ)メディアコンバータ
LEX1542シリーズ
LEX1542-02（2芯タイプ）
- SC2芯
- MMF
- 2km
LEX1542-15（2芯タイプ）
- SC2芯
- MMF
- SMF
- MMF2km
- SMF20km
- 100TX to 100FX
- 小型メタル筐体
- 小型ACアダプタ
- -10℃〜60℃
- リピータ
- LFP
- 100M
- SC2芯
概要
LEX1542-02/15は10/100BASE-Tと100BASE-FXのリピータタイプのメディアコンバータです。
10℃～60℃までの広い範囲の温度をサポートし、様々な機能をDIPスイッチで変更が可能です。
世界最小クラスの コンパクトサイズで、尚且つ、信頼性と堅牢性の高く、キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。
主な機能
- 世界最小クラスのコンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）
- 設置環境に応じたシャーシラインナップあり(LEX1001PEH,LEX1012-15/45,LEX1020)
- セラミックコンデンサを使用
- -10℃～60℃の広範囲な温度での動作が可能
- RJ45ポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
- 転送フレーム制御及びフレームサイズ制限なし (リピータ動作の為)
- EAP/BPDU透過
- LFP(リンク フォルト パススルー)機能搭載 (リンクダウン転送機能)※１
- Advanced ECO モード機能(LED点灯時間の制限機能・OFF/ON設定可能)※１
- ※１DIPスイッチにより各種機能のOFF/ON設定が可能

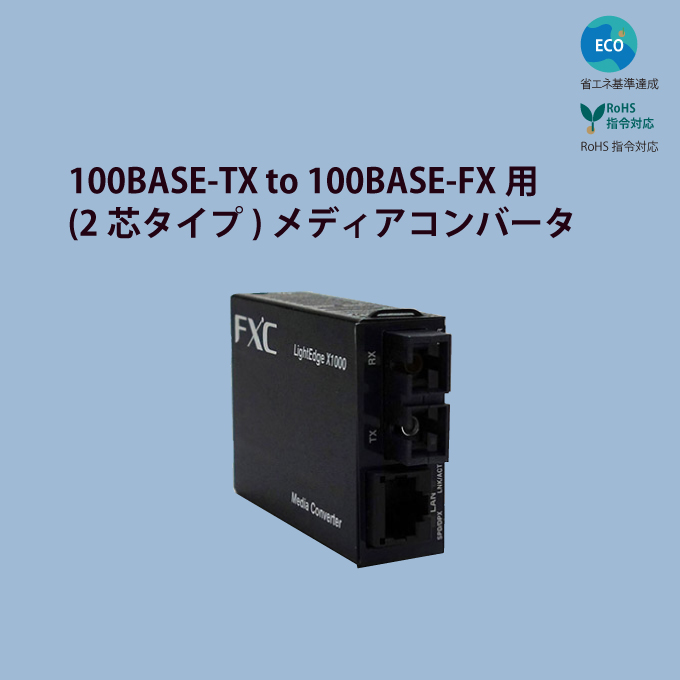

外観図
仕様
| 型番 | LEX1542-02 LEX1542-15 |
|---|---|
| 標準規格 | IEEE802.3, IEEE802.3u |
| データ転送速度 | 100Mbps(CSMA/CD) |
| イーサネットポート | 100BASE-TXx1ポート Auto Negotiation: 対応（100M Fullのみ、固定設定可） |
| ファイバーポート | (トランシーバ) LEX1542-02：100BASE-FX x 1ポート(MMF 2km/SCコネクタ2芯) LEX1542-15：100BASE-FX x 1ポート（SMF 20km/MMF 2km/SCコネクタ2芯） (波長) LEX1542-02：1,310nm MMF LEX1542-15：1,310nm SMF/MMF (出力) LEX1542-02： -20～-14dBm MMF62.5/125μm -23.5～-14dBm MMF50/125μm LEX1542-15： -15～-6dBm SMF 9/125μm -15～-2dBm MMF62.5or50/125μm (受信感度) LEX1542-02：-31～±0dBm LEX1542-15：-32～±0dBm |
| 機能 | リンクフォルトパススルー （Default: OFF） |
| 転送方式 | リピータモード |
| ACアダプタ定格 入力電圧/周波数 | AC90～240V 50/60Hz |
| DC定格入力電圧 | DC5V±5% |
| 最大入力電流 | 2.0A |
| 最大消費電力 | 3.0W |
| 最大発熱量 | 2.58Kcal/h |
| 動作時温度/湿度 | -10℃～60℃ /0%～95% ※結露なきこと 筐体通気口を塞がないこと |
| 保管時温度/湿度 | -20℃～70℃ /0%～95% ※結露なきこと |
| 外形寸法 | 50mm(W) ×74mm(D) ×20mm(H) ※突起部含まず |
| 重量 | 110g ※ACアダプタ含まず |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | MTBF : 453,332h (常温 25℃) |
| 同梱物 | ACアダプタ(PSE対応)、インストレーションガイド＆保証書、マグネット、ゴム足、アダプタコード抜け防止結束バンド、PD盤取付用金具、金具取付ネジ |
オプション
| モジュール | FXC製SFPモジュール |
|---|---|
| 電源内蔵ラックマウントシャーシ(12スロット) | LEX1012-15/LEX1012-45 |
| ラックマウントシャーシ(20スロット) | LEX1020 |
| PoEインジェクタBOX（1スロット） | LEX1001PEH |
| LightEdge®Xchangeシリーズ用AC電源アダプタ | OPT-LEX-PC01 / OPT-LEX-PC02 |
| LightEdge®Xchangeシリーズ用DC電源アダプタ | OPT-LEX-PC03-45 / OPT-LEX-PC04-45 |
