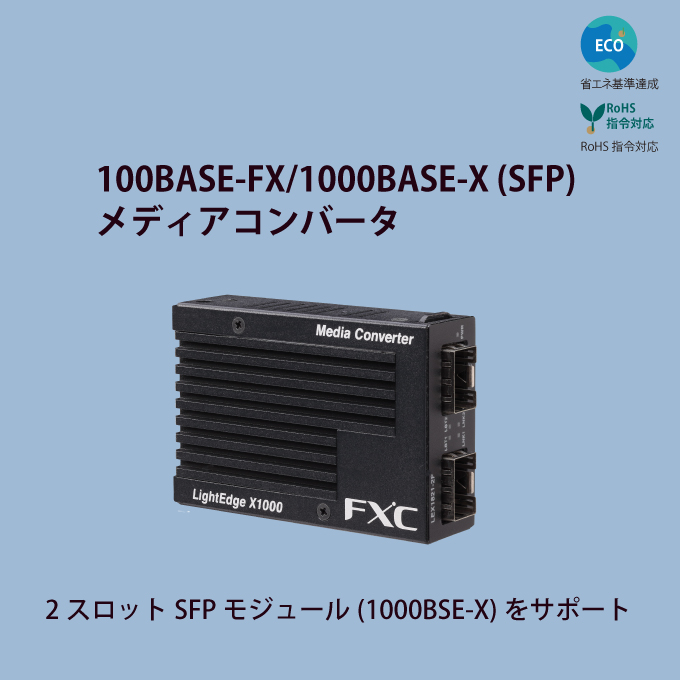

100BASE-FX/1000BASE-X (SFP)メディアコンバータ
LEX1821-2F
LEX1821-2F
100BASE-FX/1000BASE-X
TO
100BASE-FX/1000BASE-X
- SFP to SFP
- 小型メタル筐体
- 小型ACアダプタ
- -10℃〜60℃
- リピータ
- 3R
- LFP
- 1000M
- SFP
- MMF
- SMF
- SFP選択による
概要
LEX1821-2Fは、100BASE-FX/1000BASE-Xと100BASE-FX/1000BASE-Xのリピータタイプのメディアコンバータです。
125M~1.25Gbps（ギガビットイーサ）までをサポートする3R(Reamplifying,Reshaping,Retiming)に対応。
ライン側とクライアント側の両方のインターフェイス上でSFPモジュールをサポートすることにより、特定のチャネル上で送信 するための正しい波長にデータ信号を変換します。
主な機能
- 超コンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）
- 設置環境に応じたシャーシラインナップあり(LEX1012-15/45,LEX1020)
- セラミックコンデンサを使用
- RJ45ポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
- フロントパネルに各種LEDによる状態監視機構を搭載
- ジャンボフレーム対応（最大10240バイト）
- EAP/BPDU透過
- LFP(リンクフォルトパススルー)機能搭載（リンクダウン転送機能）※１
- Advanced ECO モード機能(LED点灯時間の制限機能・OFF/ON設定可能)※１
- ※１DIPスイッチにより各種機能のOFF/ON設定が可能
外観図
仕様
| 型番 | LEX1821-2F |
|---|---|
| 標準規格 | IEEE802.3z(1000BASE-X), IEEE802.3u(100BASE-FX) |
| データ転送速度 | 100Mbps,1Gbps(マルチレート,切替可) |
| ファイバポート | [ポートタイプ] SFPポート×2 [光入出力] 波長 (SFPの選択による) 出力 (SFPの選択による) 受信感度(SFPの選択による) |
| 使用ケーブル | [1000BASE-X /100BASE-FX] MMF:62.5/125μmまたは50/125μm SMF :9/125μmまたは10/125μm |
| 転送方式 | リピータモード |
| 通信機能 | リンクフォルトパススルー（Default: OFF,片側ずつ設定可） ループバックテスト（Default: OFF,片側ずつ設定可） Advanc Eco モード（Default: OFF） |
| AC定格入力電圧/ 周波数 | AC90～240V 50/60Hz |
| DC定格入力電圧 | DC5V ±5％ |
| 最大入力電流 | 2A |
| 最大消費電力 | 6.0W 未満(SFP2台搭載時) |
| 最大発熱量 | 4.82kcal/h |
| 冷却方式 | 自然空冷(ファンレス) |
| 動作時温度/湿度 | -10℃～60℃ / 0%～95%（※結露なきこと） |
| 保管時温度/湿度 | -20℃～70℃ / 0%～95%（※結露なきこと） |
| 外形寸法 | 50mm(W) × 74mm(D) ×20mm(H) ※突起部含まず |
| 重量 | 最大110g ※ACアダプタ含まず |
| 適合規格 | EMI規格 VCCIクラスA 環境規格：RoHS指令準拠 |
| 信頼性 | MTBF:601,641h(常温25°C、ACアダプタ含まず) |
| 同梱物 | ACアダプタ(PSE対応)、マグネット、ゴム足、インストレーション ガイド＆保証書、アダプタコード抜け防止用結束バンド、 PD 盤取付用金具、金具取付ネジ |
オプション
| モジュール | FXC製SFPモジュール |
|---|---|
| 電源内蔵ラックマウントシャーシ(12スロット) | LEX1012-15/LEX1012-45 |
| ラックマウントシャーシ(20スロット) | LEX1020 |
| PoEインジェクタBOX（1スロット） | LEX1001PEH |
| LightEdge®Xchangeシリーズ用AC電源アダプタ | OPT-LEX-PC01 / OPT-LEX-PC02 |
| LightEdge®Xchangeシリーズ用DC電源アダプタ | OPT-LEX-PC03-45 / OPT-LEX-PC04-45 |
