10/100/1000BASE-T to 1000BASE-X対応 メディアコンバータ

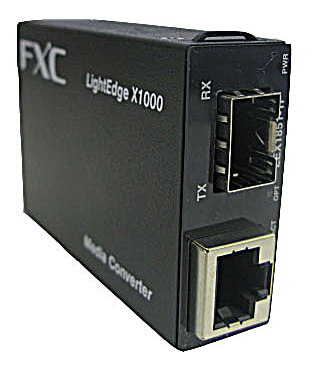

LEX1851-1F（SFPタイプ）
LEX1851-1F（SFPタイプ）
10/100/1000BASE-T
TO
1000BASE-X
- 小型メタル筐体
- 0℃〜55℃
- スイッチ
- LFP
- 10/100/1000M
- SFP
- SFP選択による
- SFP選択による
概要
豊富な機能をDIPスイッチで実現、 様々な光ネットワーク構築をサポート
10BASE-T/100BASE-TX/1000BASE-Tポートを1000BASE-SX/SX2/LX/ZXポート、またはSFPに変換するメディアコンバータです。 LightEdge X1000シリーズは、様々な機能をDIPスイッチで変更ができ、スタンドアローンの幅広いネットワークメントに柔軟に対応します。 コンパクトを追求し、尚且つ、信頼性と堅牢性の高いメディアコンバータ製品シリーズです。 キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。 ギガネットワークを光通信で行いたいお客様に最適なソリューションをご提供します。
主な機能
- 超コンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）
- 小型光成端箱、配電盤等に取り付け可能です。

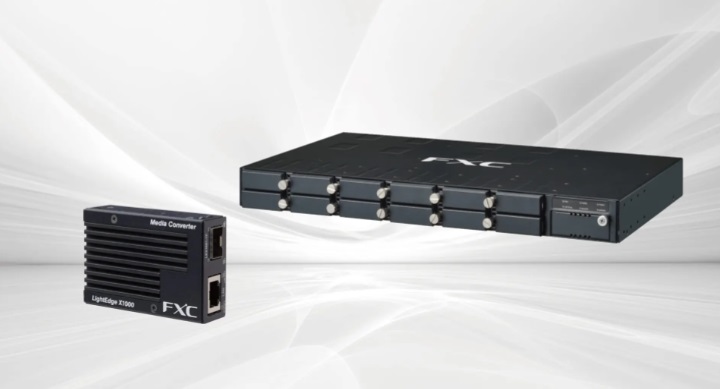

- 12スロットシャーシ(LEX1012)搭載時には、1Uサイズに12台収容可能です。
- 動作時温度 0～55℃に対応
- セラミックコンデンサを使用
- 10BASE-T/100BASE-TX/1000BASE-Tポートを1000BASE-SX/SX2/LX/ZX/SFPに変換するメディアコンバータ
- RJポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
- DIPスイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定が可能
- DIPスイッチにより、AutoMDI/MDI-XまたはForceMDI/MDI-Xを手動設定で選択が可能
- DIPスイッチにより、LFP（リンクフォルトパススルー）のOFF/ONの手動設定が可能
- フロントパネルに各種LED表示
- Advanced ECOモード搭載（DIPスイッチにより、OFF/ON設定可能）
- フラッディングモード搭載（DIPスイッチにより、OFF/ON設定可能） ※有効時はMAC学習しない。
- ジャンボフレーム対応（最大10240バイト）
- EAP/BPDU透過
- 各種取付用の同梱物（マグネット、ゴム足、盤取付用金具、抜け止め結束バンド）

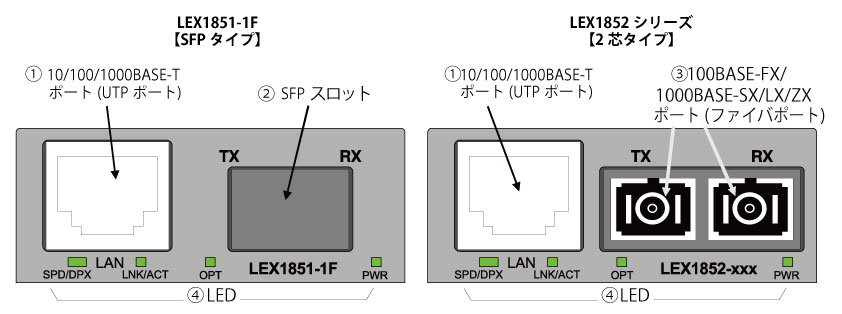

外観図
仕様
| 型番 | LEX1851-1F（SFPタイプ） |
|---|---|
| 標準規格 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z |
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| イーサネット ポート | 10BASE-T/100BASE-TX/1000Base-T ×1ポート(MDI/MDI-X自動切替) Duplex: Full/Half Auto Negotiation: 対応（通信速度、Full/Half Duplex 固定設定可） 1000BASE-SX/LX/ZX x1ポート（SFP） （波長）SFPの選択による （出力）SFPの選択による （受信感度）SFPの選択による |
| 機能 | リンクフォルトパススルー（Default: OFF） |
| 転送方式 | スイッチモード |
| 最大フレームサイズ | 10,240バイト |
| ACアダプタ 定格入力電圧/周波数 | AC90～240V 50/60Hz |
| DC定格入力電圧 | DC5V±5% |
| 最大入力電流 | 2.0A |
| 最大消費電力 | 4.0W |
| 最大発熱量 | 3.44kcal/h |
| 動作時温度/湿度 | 0℃～55℃/0%～95% ※結露なきこと、通気口を塞がないこと |
| 保管時温度/湿度 | -25℃～70℃/0%～95% ※結露なきこと、通気口を塞がないこと |
| 外形寸法 | 50mm(W) ×74mm(D) ×20mm(H) ※突起部含まず |
| 重量 | 最大120g ※ACアダプタ含まず |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | 605,722h（常温25℃、但しSFPを除く） |
| 同梱物 | ACアダプタ（PSE対応）、マニュアル、保証書、マグネット、ゴム足、抜け止め結束バンド、PD盤取付金具、取付ネジ |
オプション
| なし |
|---|
