Ethernet OAM対応 1000BASE-X/10GBASE-R (SFP/SFP+)メディアコンバータ
LEX3881-2F
LEX3881-2F世界最小サイズ(※1)Ethernet OAM対応
1000BASE-X/10GBASE-R
TO
1000BASE-X/10GBASE-R
- 小型メタル筐体
- 小型ACアダプタ
- -10℃〜55℃
- スイッチ
- LFP
- OAM
- in-band 管理
- 1G/10G
- SFP/SFP+
- MMF
- SMF
- SFP選択による
概要
LEX3881-2F、世界最小サイズ(※1)の Ethernet OAM対応メディアコンバータ
「LEX3881-2F」はEthernetOAMに対応し、Link OAM/CFM OAM機能を搭載したメディアコンバータです。EthernetOAM対応メディアコンバータとして世界最小サイズ(※1)を実現しています。
「LEX3881-2F」は隣接する装置間を接続している回線の状態監視をはじめ、複数の装置間の接続障害の監視、スループット測定、フレームロス測定、フレーム遅延測定など、イーサネット網上での運用、管理、保守機能を有し、故障要因の特定化、切り分けの容易さで高いコストパフォーマンスと安定した伝送品質を提供いたします。 また、Dying Gasp機能は停電等の電源断をリモートで通知する機能を備えており、故障時に迅速に対応できます。
(※1) Ethernet OAM対応 スタンドアローン(単体)型 ギガメディアコンバータにおいて、 2018年4月18日現在。当社調べ。
「LEX3881-2F」は「Interop Tokyo 2019」において、“Best of Show Award”のエンタープライズIT部門で審査員特別賞を受賞しました。“Best of Show Award”は、「Interop Tokyo 2019」でICT業界有識者による厳正な審査を経て、優れた製品を表彰するものです。
主な機能
- 安心の国内設計・国内製造
- 1000BASE-X, 10GBASE-Rを10GBASE-Rに変換するメディアコンバータ

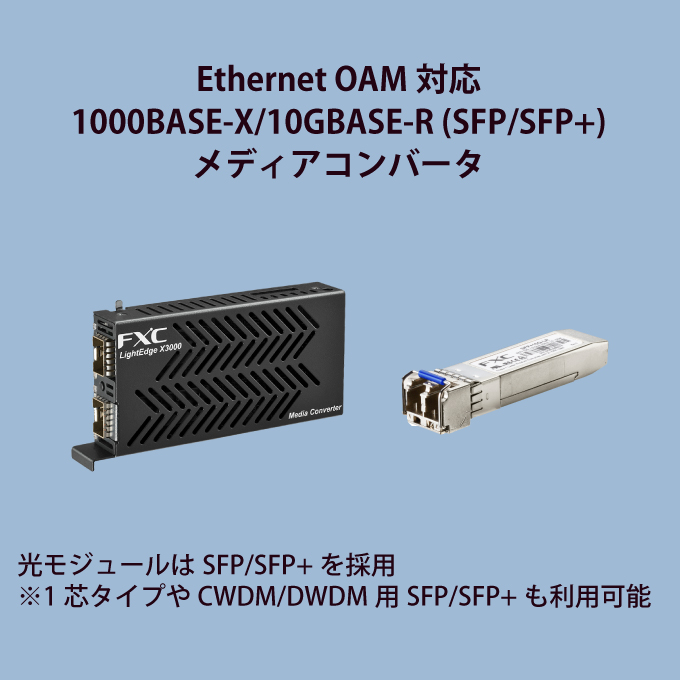

- 1000BASE-SX、SX2、LX、LH、ZX、Bidi(1芯)、C(D)WDM SFP及び、10GBASE-SR、LR、ER、ZR、Bidi(1芯)、C(D)WDM SFP+対応
- SFP/SFP+は実装するだけで速度自動判定
- 長距離SFP/SFP+ ZX(ZR)とC(D)WDM SFP/SFP+など、長距離用SFP/SFP+2本実装も可能
- スタンドアロンデバイスとしても、シャーシ収納デバイスとしても使用可能

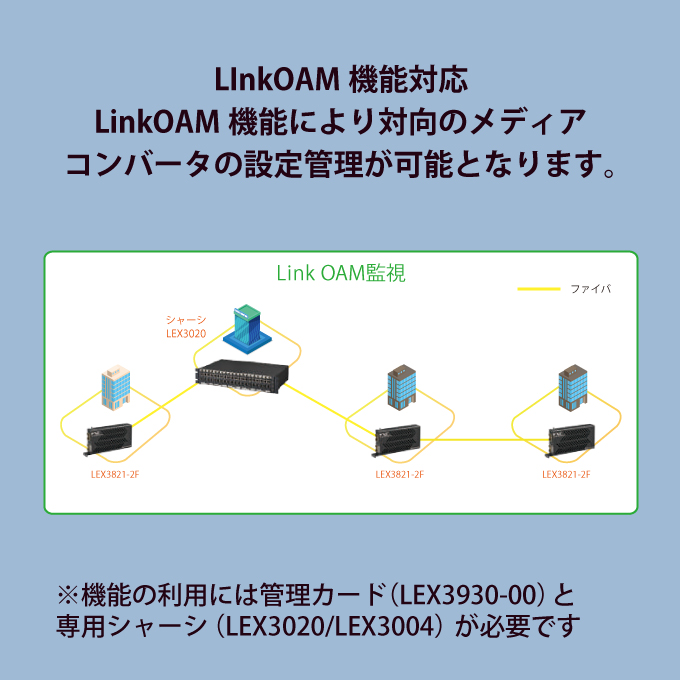

- IEEE802.3ah準拠で隣接メディアコンバータの設定・監視, Dying Gasp機能を搭載
- IEEE802.1ag準拠でCFM OAMによるContinuity Check、Loop Back、Link Trace機能を搭載
- ITU-T Y.1731準拠で拡張CFM OAMによるLOC, AIS、RDI、DM、LM、TST機能を搭載

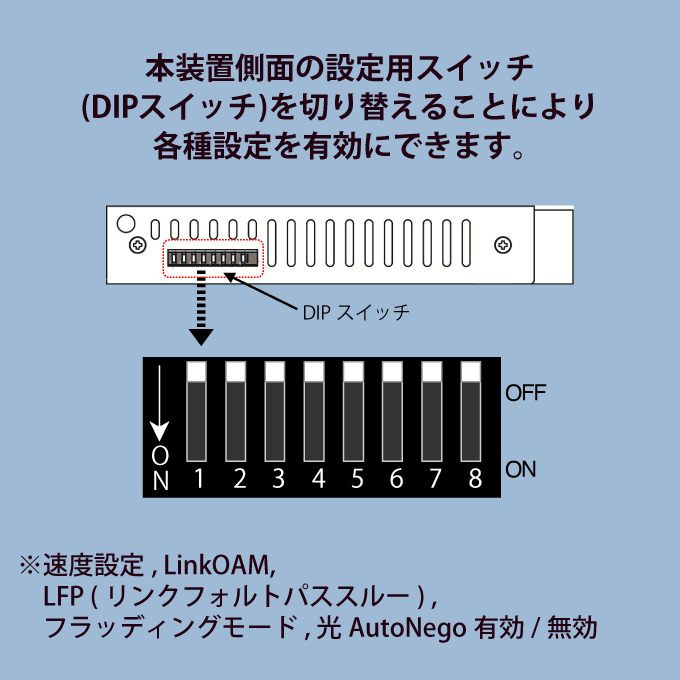

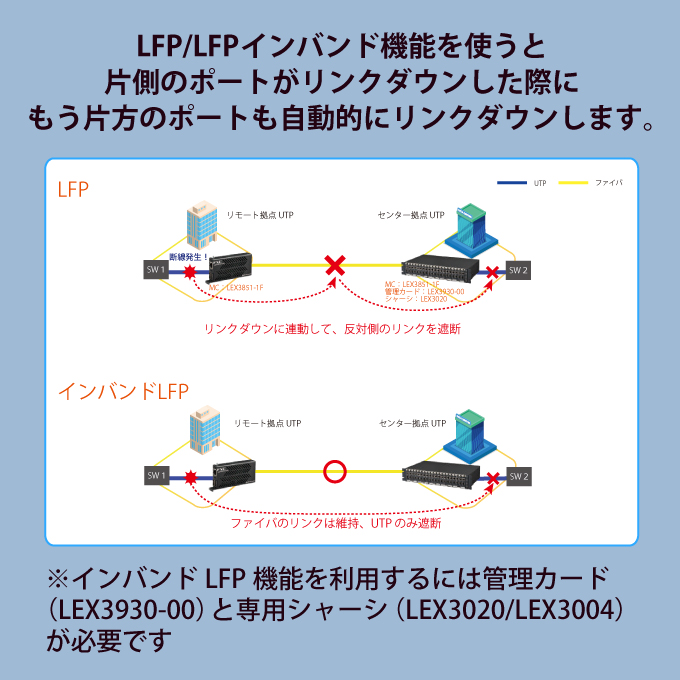

- スタンドアロンでもDIP SWによるLFP(リンクフォルトパススルー)、フラッディングモード設定が可能
- スイッチ動作で10,240byteのジャンボフレームにも対応
- L2ネットワークに影響を与えないBPDU、EAPOL透過対応
- シャーシ搭載時のホットスワップ対応
- 本体LEDによるリンク状態・F/W更新の状態確認可能
- マグネット、ゴム足、抜け防止用結束バンドの各種取付オプションを標準付属
- -10℃~55℃の広範囲な温度での動作が可能

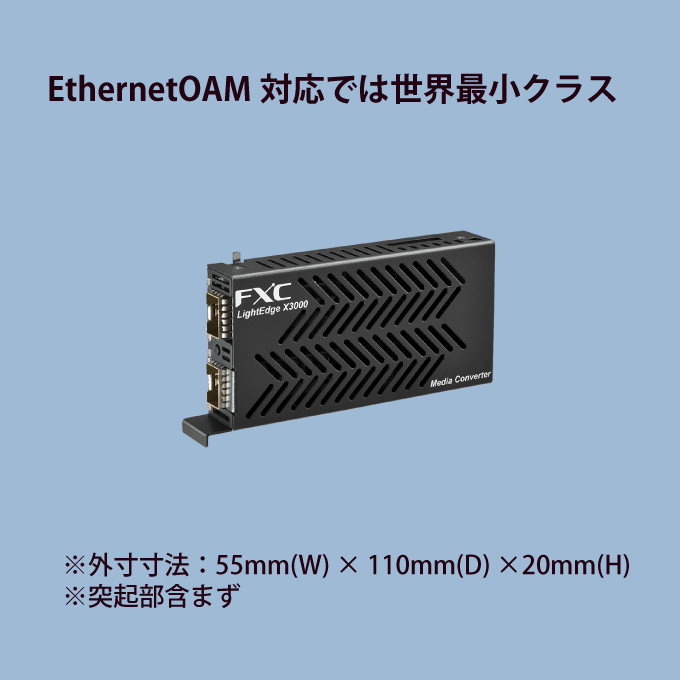

- Link OAM/CFM OAM機能を実装しながら55mm(W)x110mm(D)x20mm(H)の世界最小設計
- SFP+10G-ZR相当を2本実装しても常温で7.5Wの省電力設計
- ネットワーク構成例
外観図
仕様
型番 | LEX3881-2F |
---|---|
標準規格 | IEEE802.3z,IEEE802.3ah, IEEE802.3ae |
データ転送速度 | 1000Mbps/10Gbps |
ファイバポート | SFP/SFP+ x 2ポート |
使用ケーブル | MMF: 62.5/125μmまたは50/125μm SMF: 9/125μmまたは10/125μm |
転送方式 | スイッチモード |
最大フレームサイズ | 10,240byte |
MACアドレスエントリ | 16,384個 |
通信機能 | リンクフォルトパススルー (Default:OFF) BPDU透過, EAP透過, LACP透過 |
管理機能 | Ethernet OAM機能 ・IEEE802.3ah (Link OAM); Discovery, リンクモニタ, RFI, DyingGasp ・IEEE802.1ag (CFM OAM); CC, LB, LT, RDI ・ITU-T Y.1731 (CFM OAM拡張); TST, DM, LM 管理カードLEX3930-00 対応 ・自機および対向機器の状態取得・動作設定・F/W更新 |
レイテンシ | 2.6μs |
AC定格入力電圧 | AC90~240V |
周波数 | 50/60Hz |
DC定格入力電圧 | DC5V ±5% |
最大入力電流 | 2A |
最大消費電力 | 7.5W (SFP+ x 2含む) |
最大発熱量 | 6.45kcal/h (SFP+ x 2含む) |
動作時温度/湿度 | シャーシ搭載: -10℃~55℃ / 0%~95% (※結露なきこと) 単体動作: 0℃~40℃ / 0%~95% (※結露なきこと) |
保管時温度/湿度 | -25℃~70℃ / 0%~95%(※結露なきこと) |
外形寸法 | 55mm(W) × 110mm(D) ×20mm(H) ※突起部含まず |
重量 | 最大160g ※ACアダプタ、SFPモジュール含まず |
信頼性 | MTBF:305,304時間(常温25℃ 但しSFP+,SFP及びACアダプタを除く) |
適合規格 | EMI規格 VCCIクラスA 環境規格:RoHS指令準拠 安全規格:PSE |

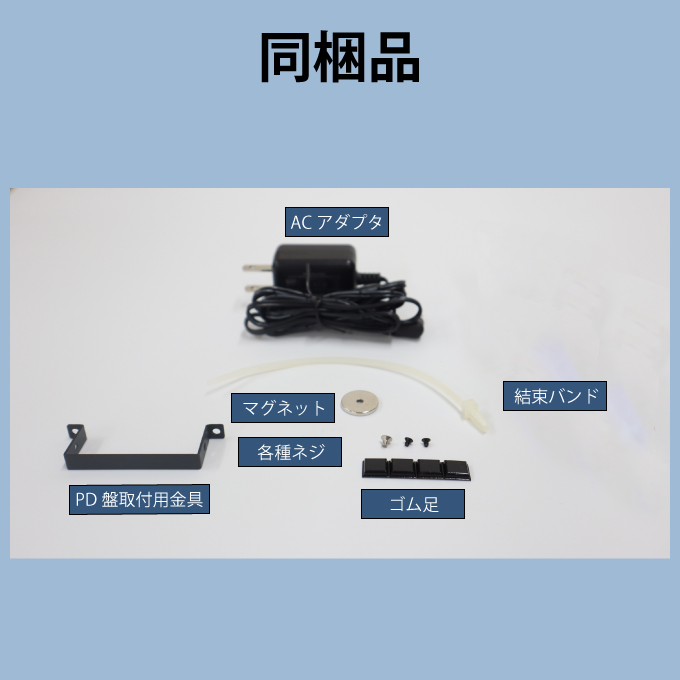

同梱物 | ACアダプタ(PSE対応)、マグネット、ゴム足、 インストレーションガイド&保証書、 アダプタコード抜け防止用結束バンド |
オプション
ラックマウントシャーシ( 20スロット) | LEX3020 |
---|---|
ラックマウントシャーシ( 4スロット) | LEX3004 |
SNMP管理カード | LEX3930-00 |
LightEdge®Xchangeシリーズ用AC電源アダプタ | OPT-LEX-PC01 / OPT-LEX-PC02 |
LightEdge®Xchangeシリーズ用DC電源アダプタ | OPT-LEX-PC03-45 / OPT-LEX-PC04-45 |
