100GBASE-R (QSFP28) メディアコンバータ

LEX3891-2QF

LEX3891-2QF

  • 100GBASE-R（QSFP28）

  • TO

  • 100GBASE-R（QSFP28）

  • QSFP28 to QSFP28
  • 小型メタル筐体
  • スイッチ
  • LFP
  • OAM
  • in-band 管理
  • 100G
  • QSFP28
  • MMF
  • SMF
  • 伝送km: 光モジュールの選択による

概要

超小型ながら、100ギガビットイーサネット伝送を可能にするメディアコンバータ。
100GBASE-R⇔100GBASE-Rのトランスポンダカードです。
転送方式にはスイッチ方式を採用。伝送用トランシーバモジュールに100GBASE-R対応QSFP28モジュールを2台搭載。
内蔵ファン空冷により単体使用ができます。

主な機能

  • ネットワーク機能搭載
    ・IEEE802.3ba/bm (100GBASE-R)規格準拠
    ・Auto Laser Shutdown ( 保守作業時等の安全を確保するため、ファイバ切断時の Tx の光をシャット ダウンします)
    ・ジャンボフレーム対応(12,288byte)
  • 管理
    ・DIPスイッチで設定変更が可能（単体使用時）
    ・単体利用可能。また、集合型シャーシ（LEX3020/LEX3004）への搭載も可能
    ・各種通信機能に対応：FEC 機能 ( 前方誤り訂正)、BPDU, EAPOL, LACP 透過、
    リンクフォルトパススルー(Default：OFF)、Link OAM、フラッディングモード、DyingGasp、ループバック、インバンドLFP
    ・インバンド監視：Link OAM(IEEE802.3ah) による隣接ラインカードの状態監視

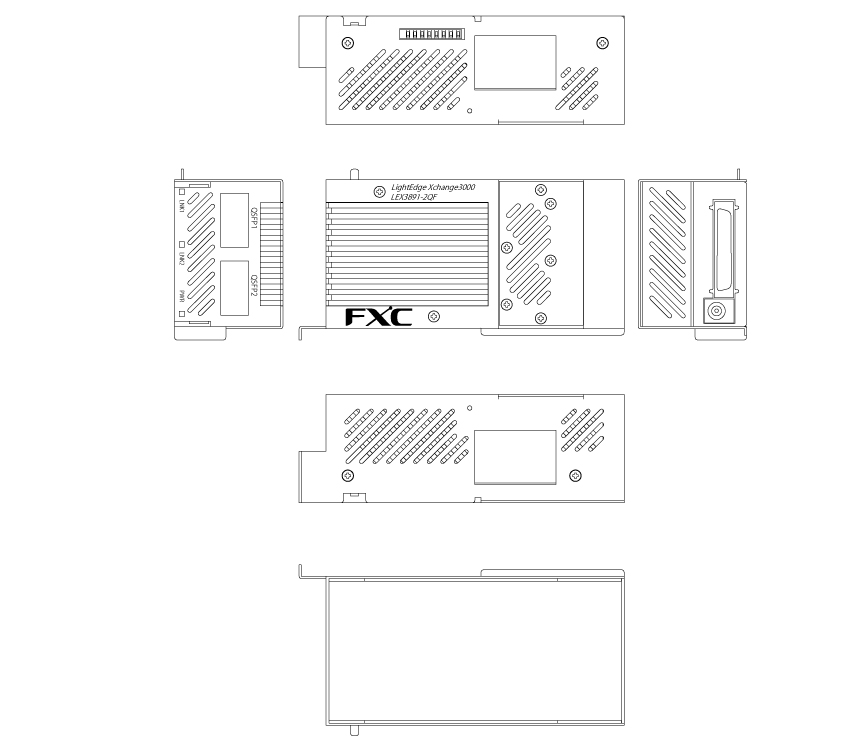

外観図

仕様

型番LEX3891-2QF
標準規格IEEE802.3ba/bm(100GBase-R)
データ転送速度100Gbps
ファイバポートQSFP28 x 2 ポート
SFF-8661/8679 (MSA)準拠
転送方式スイッチモード
最大フレームサイズ12,288 byte
MACアドレスエントリ16,384 個
通信機能リンクフォルトパススルー(Default：OFF)、BPDU、
EAPOL、LACP透過、FEC (前方誤り訂正)、Link OAM、
フラッディングモード、DyingGasp、ループバック
管理機能LEX3020 / LEX3004 シャーシの搭載(搭載制限があります。制限事項をご覧ください。)、
LEX3930-00管理カードによる設定および状態管理、
インバンド監視：LinkOAM(IEEE802.3ah)による隣接ラインカードの状態監視および各種通信設定
フローコントロールIEEE 802.3x (全二重)
レイテンシ1.5μs
使用ケーブルMMF: 62.5/125μmまたは50/125μm
SMF: 9/125μmまたは10/125μm
搭載モジュールの仕様による
AC定格入力電圧90〜240V
DC定格入力電圧12V±5%
周波数50/60Hz
最大入力電流3A
最大消費電力(QSFP x2 ポート含む)32 W (各ポートにQSFP-100G-ZR4 とQSFP-100G-LR4 搭載時)
発熱量(QSFP x2 ポート含む)27.53 kcal/h(各ポートにQSFP-100G-ZR4 とQSFP-100G-LR4 搭載時)
AC アダプタ寸法本体 ： 62 × 30 × 65mm
ケーブル長 ： 1m
ジャック長 ： 11.0mm
AC アダプタ重量211g
動作時温度/湿度0°C ~ 40°C / 0% ~ 95% ※結露なきこと
保管時温度/湿度-25°C ~ 70°C / 0% ~ 95% ※結露なきこと
外形寸法55mm(W) × 110mm(D) ×40.5mm(H) ※突起部含まず
重量330 g (※AC アダプタ・オプション品・QSFP 含まず)
信頼性MTBF: 189,832(h) (常温25℃ ※但し、QSFPを除く)
適合規格EMI 規格: EMI VCCI クラスB, FCC クラスB
環境規格: RoHS指令準拠(10物質)
安全規格: PSE
同梱物・AC アダプタ(PSE 対応)× 1 個
・インストレーションガイド＆保証書 ×1 部
・アダプタコード抜け防止用結束バンド× 1 個
・ゴム足×1 式(4 個)
・マグネット×1 個
・マグネット取付用ネジ× 1 個
・PD 盤取付用金具×1 個
・PD 盤取付用金具本体 接続用ネジ × 2 個
・PD 盤取付用金具 接続用ネジ × 2 個
・L 型DC 変換プラグ × 1 個
制限事項■集合型シャーシ搭載
①LEX3020 搭載時
隣の両スロットを1つ空けて搭載してください(19-20スロットへの搭載は可能です)。
②LEX3004 搭載時
LEX3911-15/45の台数は問わず、最大1台まで搭載可能です。
・LEX3004 ：ハードウェアリビジョン A0A は搭載不可
・LEX3911-15/45 ：ハードウェアリビジョン A0A は搭載不可

■QSFPモジュール搭載(単体使用 / LEX3020搭載)
・QSFP-100G-ZR4 2 本同時搭載
・QSFP-100G-ER4 2 本同時搭載
・QSFP-100G-ZR4 とER4 の同時搭載
今後リリース予定の機能下記の機能につきましては今後リリース予定となります。
・CC/LB/LT
・LM/DM/TST

オプション

ラックマウントシャーシ( 20スロット)LEX3020
SNMP管理カードLEX3930-00
LightEdge®Xchangeシリーズ用AC電源アダプタOPT-LEX-PC01 / OPT-LEX-PC02
LightEdge®Xchangeシリーズ用DC電源アダプタOPT-LEX-PC03-45 / OPT-LEX-PC04-45
光モジュール100G QSFP28モジュール
