• 近日発売

ギガビットL2 PoEスイッチ

FXC5628PE

  • 10/100/1000M RJ45(PoE)

    x24

  • 10/100/1000M / SFP

    x4

  • 最大給電容量（装置全体）

    450W

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI

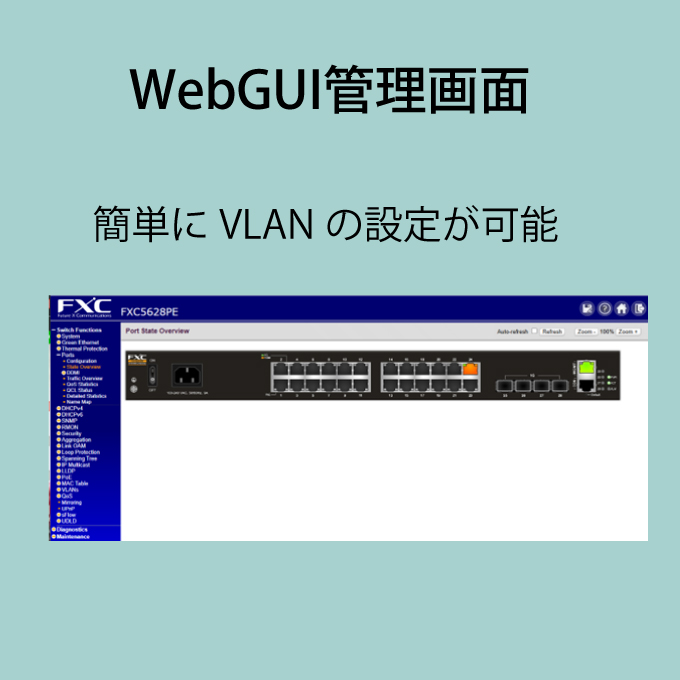

  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

「FXC5628PE」は、10/100/1000Mbps RJ45×24ポートと1000Mbps SFP×4スロットを搭載した、
管理機能を備えたギガビットレイヤ2 PoEスイッチで、小～中規模のエンタープライズネットワークに最適です。

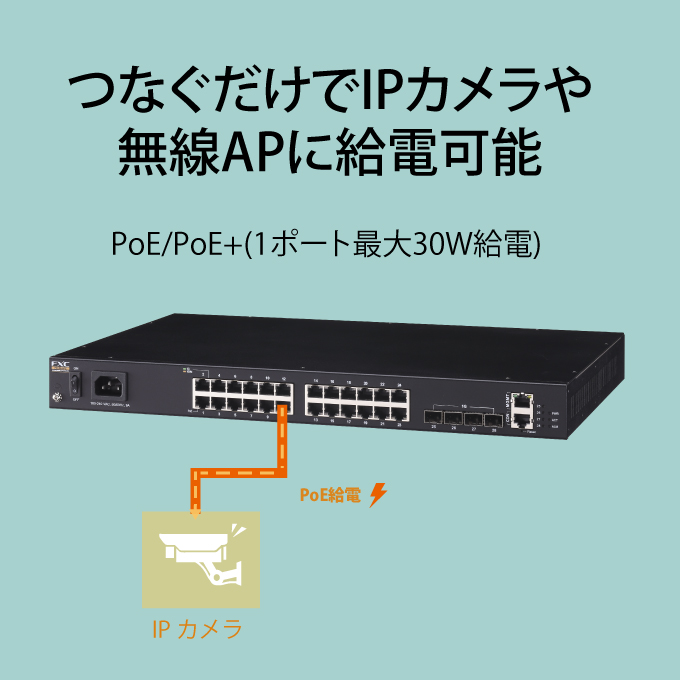

各RJ45ポートはIEEE 802.3af/at規格に準拠し、1ポートあたり最大30W（装置全体で最大450W）のPoE給電が可能です。
また、802.1X 認証などのセキュリティ機能により、安全なネットワークアクセスを提供します。
さらに、ネットワークエッジでの包括的なQoSをサポートしており、トラフィックの優先順位を柔軟に管理できます。
これにより、重要なアプリケーションやサービスのパフォーマンスを最適化し、ユーザーエクスペリエンスを向上させます。

主な機能

  • IEEE802.3af/at準拠10/100/1000Mbps RJ45ポート×24ポート
  • DDMI対応1000Mbps SFPスロット ×4スロット
  • PoE スケジュール機能、PoE優先給電機能、PD死活監視機能を搭載
  • ジャンボフレーム（最大10,240）に対応
  • 32,000 個のMACアドレスエントリーを対応
  • RJ45コンソールポート、専用の管理インタフェース SNMP/HTTP/HTTPS/Telnet/SSH に対応
  • IPv6管理アクセスに対応
  • IEEE 802.3x (Full Duplex)とバックプレッシャ(Half Duplex)の各フローコントロール機能を搭載
  • 各ポートで8段階の802.1p /DSCP /TOSのQoSに対応
  • ポートベース VLAN, IEEE802.1Q VLAN、Voice VLAN 、Q-in-Q(double tagging)機能に対応
  • ループ検知/遮断機能に対応
  • IEEE 802.1x セキュリティ機能に合わせVLAN登録及びゲスト VLANに対応
  • STP（IEEE802.1D準拠）、RSTP（802.1w準拠）、MSTP（802.1s準拠）に対応
  • IPマルチキャストのIGMP スヌーピング機能により、マルチキャスト・データを制限し、最適なパフォーマンスを確保
  • ACL機能でL2 ～ L4 のパケットコントロールに対応
  • ブロードキャスト/マルチキャスト/ユニキャスト ストームコントロール対応
  • ARPインスペクション、IPソースガードに対応
  • RMON 1,2,3,9に対応
  • テキストベースの設定ファイルのダウンロード/アップロードに対応
  • DHCP クライアント / DHCP オプション 82 リレー / DHCP スヌーピング に対応
  • 省エネ IEEE802.3az準拠 EEEパワーマネジメント及び、グリーンイーサネット対応
  • RoHS2.0 指令に準拠

外観図

仕様

標準規格IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1x 、IEEE802.3af/at、IEEE802.3az
データ転送速度10/100/1000Mbps (CSMA/CD)
使用ケーブル[10BASE-T]　カテゴリ3以上　※ 2対(4芯)の場合は、速度/デュプレックス固定時のみサポート
[100BASE-TX]　カテゴリ5以上
[1000BASE-T]　カテゴリ5e以上
スイッチングモードストア&フォワード方式
総スループット41.664 Mpps (64byte)
スイッチングファブリック56Gbps
バッファ容量32 Mbits
MACアドレス登録数32,000個
VLAN最大グループ登録数: 4095、1 – 4095 (VID 1 Default VLAN)、IEEE802.1Q VLANタギング、802.1ad VLAN Q-in-Q、GVRP、
ポートベース VLAN、プライベート VLAN・マルチプルアップリンク・隔離ポート・コミュニティ・マルチグルーピング、
IP サブネット VLAN、VLAN 転送機能、プロトコルベース VLAN、MACベース VLAN、音声VLAN
マルチキャストIGMP スヌーピング v1/v2/v3、MLD スヌーピング v1/v2、MVR
スパニングツリーIEEE802.1D (STP)、IEEE802.1w (RSTP)、IEEE802.1s (MSTP)　
QoSCoS / 802.1p、DSCP、スケジューリング （SPQ、WRR、WRED）、プライオリティキューイング（8ステップ）、
マネジメントSNMP v1/v2c/v3、RMON（グループ1/2/3/9）、Telnetサーバ、WEBマネジメント、コンソール、sFlow、IPv4/IPv6アドレス設定、
マネジメントセキュリティ、Syslog
セキュリティ802.1X 認証、ダイナミック / ゲスト VLAN、MAC ベース認証、MAC アドレスフィルタリング、ポートセキュリティ、
アクセスコントロールリスト(IPv4/IPv6)、DHCP スヌーピング 、 IP ソースガード、 ARP インスペクション
LED表示[本体]　PWR（緑点灯）
[ACT]　正常動作（緑点滅）、起動中 / FWアップデート中（緑点灯）、電源OFF（消灯）
[ALM]　システム異常発生（橙点灯）、正常動作（消灯）
[LINK/ACT(右側) LAN ポート /SFP スロット]　リンク確立(10/100Mbps)（橙点灯）、通信中(10/100Mbps)（橙点滅）、
リンク確立(1000Mbps)（緑点灯）、通信中(1000Mbps) 消灯 LAN/SFP リンクダウン/未接続（緑点滅）
[PoE(左側)]　　給電中（緑点灯）、未給電（消灯）
電源[定格入力電圧/周波数]　AC100-240V、50/60Hz
[最大入力電流]　4.9A
[最大消費電力(PoE使用時)]　490W（PoE　450W使用時）
[最大発熱量(PoE使用時)]　421.3Kcal/h
環境条件[動作時温度/湿度]　0℃～50℃/5%～95% ※結露なきこと
[保管時温度/湿度]　-25℃～70℃/5%～95% ※結露なきこと
外形寸法 (W×D×H) (mm)440 x 280 x 43.5
重量3.93kg
EMI規格VCCIクラスA
信頼性MTBF 146,259 h (25℃環境）
環境RoHS 2.0指令 準拠
省電力IEEE802.3az準拠
省エネ法[区分]　VCCI-A
[最大実行伝送速度]　28Gbps
[エネルギー消費効率]　1.428 W/Gbit/s
[省エネ達成率]　 219.8 %
同梱物インストレーションガイド＆保証書x1部、電源ケーブル x 1本、コンソールケーブル x 1本、ラックマウントキット x 1組

オプション

モジュール1G SFP モジュール
詳しくは弊社営業までお問い合わせください
電源ケーブル抜け防止ホルダOPT-CRK02
電源ケーブルOPT-AC100V-L-01(※)、OPT-AC100V-L-02、OPT-AC100V-LK-01、OPT-AC100V-LK-03、OPT-AC200V-01、OPT-AC200V-02
(※)OPT-AC100V-L01を使用する場合、電源スイッチが押しにくくなる場合がございます
