株式会社長崎ケーブルメディア様ご協力により、LE400T 長距離伝送試験を実施

株式会社長崎ケーブルメディア様保有の西九州広域光ファイバー網を利用し、
LE400T 単体での接続で145km、中継にインラインアンプを経由する
構成で210km の伝送を実現

業種
  • 通信(キャリア・DC・xSP・CATV)
製品
  • WDM+OTN
目的・課題
  • 可用性

Data

社名
株式会社長崎ケーブルメディア
所在地
〒850-0052 長崎市筑後町5 番8 号
URL
https://www.cncm.ne.jp/





  • 【目次】
  •
  • LE400Tによる長距離伝送試験について
  • 検証1 LE400Tによる145km区間(中継拠点なし)
  • 検証1結果
  • 検証拠点A/Bでの試験の様子
  • 検証2 LE400Tによる210km区間(中継拠点2拠点、インラインアンプ使用)
  • 検証2結果
  • 検証拠点Dでの試験の様子

    LE400Tによる長距離伝送試験を実施

    FXC株式会社は、株式会社長崎ケーブルメディア様保有の西九州広域光ファイバー網を利用し、LE400Tによる長距離伝送試験を実施しました。

    400Gモジュール(CFP2)を用いた検証で、LE400T単体での接続で145km、中継にインラインアンプを経由する構成で210kmの伝送を実現することができました。
    通信量の増加が進む中、限られたファイバーでの広帯域・長距離伝送の実現は今後更に需要の増加が見込まれます。

    LE400Tでの構成をご検討ください。



  •

    検証1

    145km区間(中継拠点なし)


    【検証環境】
    ・拠点A/BにLE400Tを設置
    ・拠点間ファイバ長145km2芯(伝送路損失35-37dB)

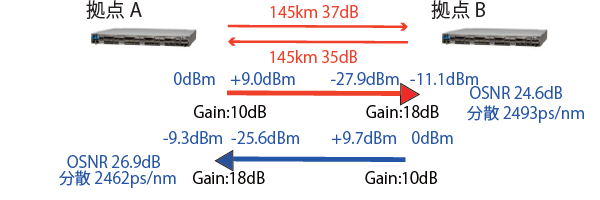

    検証1結果

    ・フレームロス、不良フレームがないことを確認



    ■LE400T設定値、測定値



    ■測定器A



    ■測定器B





    ■EDFA1(ブースターアンプ)



    ■EDFA2(プリアンプ)



    検証拠点A/Bでの試験の様子

    ■拠点A

    拠点A LE400T Port3に測定器を接続し、対向側の拠点B LE400T Port3をループ

  •



    ■拠点B

    拠点B LE400T Port4に測定器を接続し、対向側の拠点A LE400T Port4をループ

  •

    検証2

    210km区間(中継拠点2拠点、インラインアンプ使用)


    【検証環境】
    ・拠点A/DにLE400Tを、中継B/Cにアンプを設置
    ・拠点間ファイバ長210km2芯(伝送路損失50-53dB)





    検証2 結果

    ・フレームロス、不良フレームがないことを確認



    ■測定器A



    ■測定器B

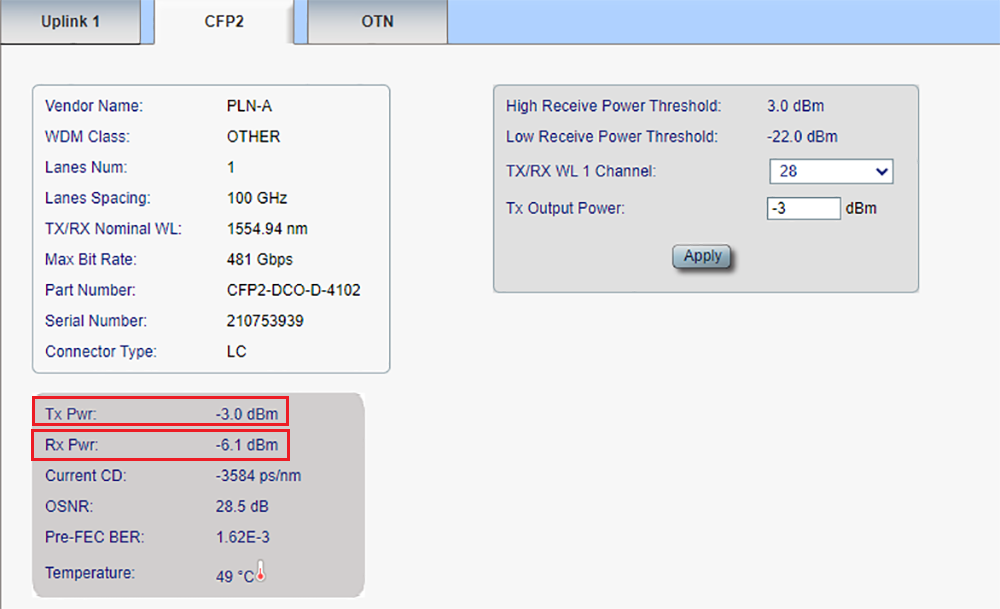

    ■拠点A LE400T GUI CFP2 モジュール

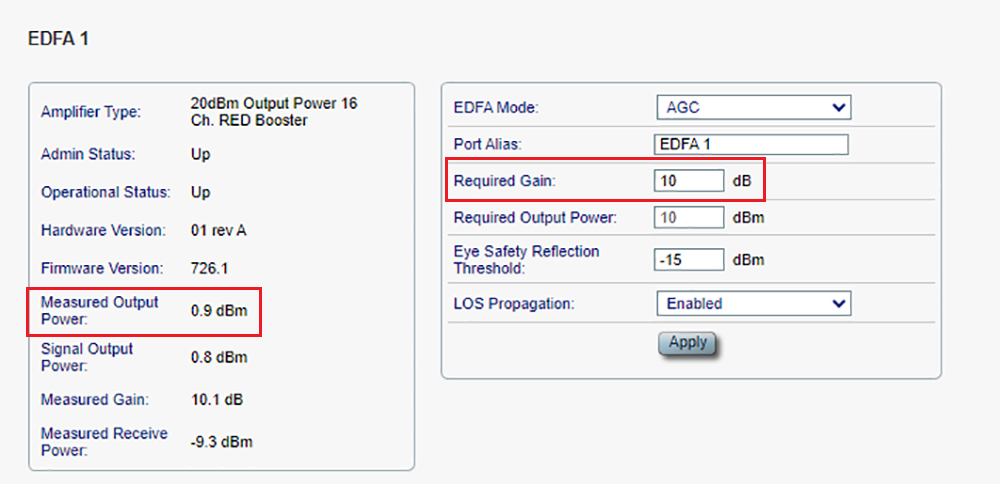

    ■EDFA1(ブースターアンプ)



    ■EDFA2(プリアンプ)



    ■拠点D LE400T GUI CFP2 モジュール



    ■EDFA1(ブースターアンプ)



    ■EDFA2(プリアンプ)



    検証拠点Dでの試験の様子

    ■拠点D

    拠点D LE400T Portに4測定器を接続し、対向側の拠点A LE400T Port4をループ
  •

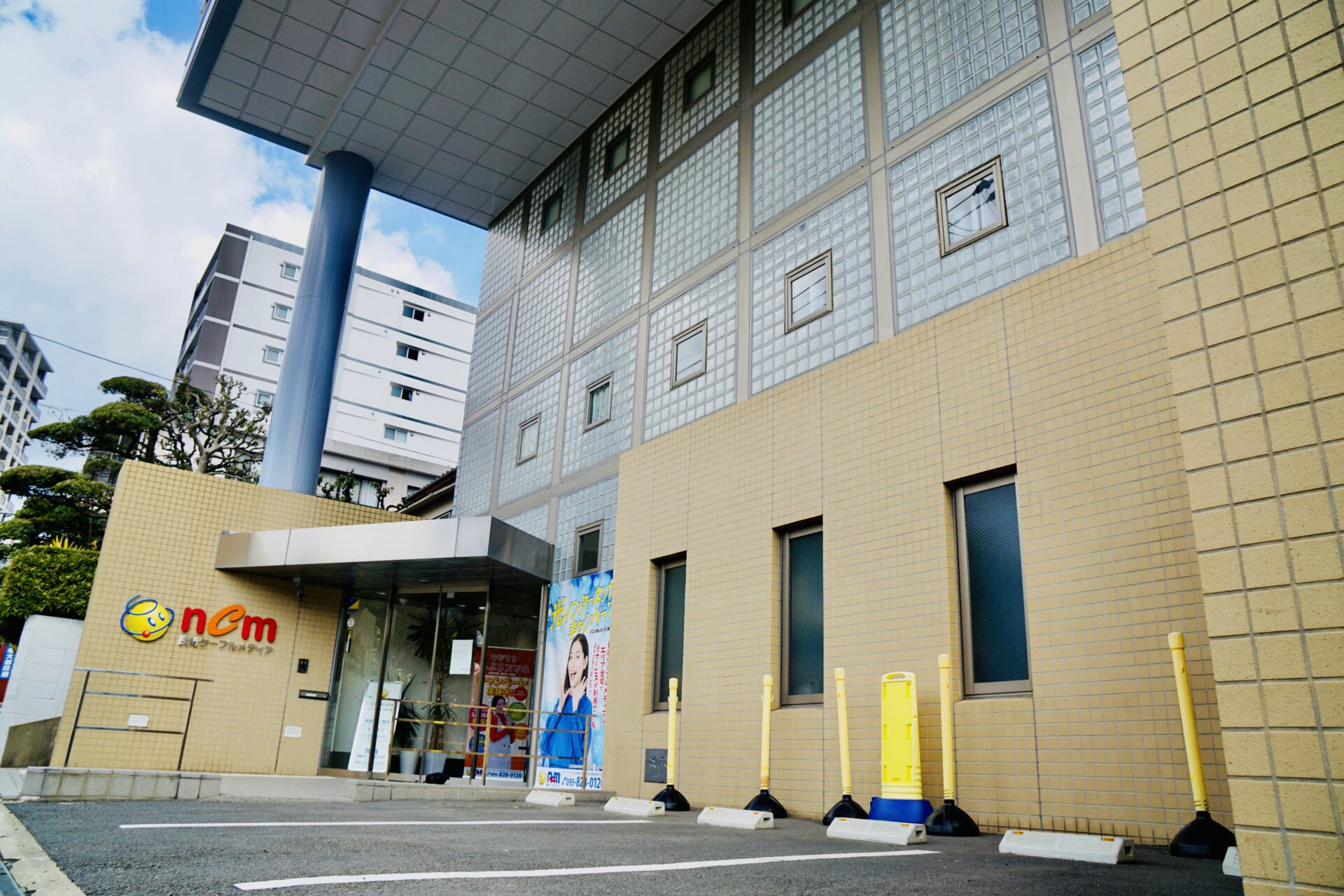

    【ご協力いただいたお客様Profile】

    社名 :株式会社長崎ケーブルメディア

    所在地:〒850-0052 長崎市筑後町5 番8 号
    設 立:1986 年10 月24 日

    長崎ケーブルメディア様はテレビ事業として、地元地上波は勿論、海外ドラマ、映画・野球ゴルフなどのスポーツ・アニメ・音楽といった多彩なBS /CS /4K 番組を放送。自社のコミュニティチャンネルでは、地域の情報や話題を番組制作して放送。これまで手掛けた番組については、各番組コンクールで数多くの賞を受賞しております。
    また、インターネット事業では県内最速の10ギガ光回線サービスを始め、さまざまなサービスを法人から一般のお客様にご提供しております。さらにスマホや固定電話サービス、地域BWA といった無線事業も展開するなど地域のICT に積極的に取組み活躍している企業です。
