構成


802.1Q VLAN構造

シナリオ

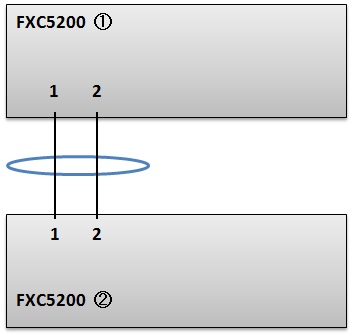

2台のスイッチでStatic Trunkでリンクアグリゲーションを設定する。
各2ポート使用する。

設定例

システム設定 コメント
(config)# aggregation source_mac_address 送信元アドレスで設定する場合、Hushの方法を設定する

(Default)
他のパラメータ:
destination_mac_address 宛先アドレスで設定
ip_address IPアドレスで設定
tcp/udp_port_number TCP/UDP ポート番号で設定
Static Trunk インタフェースの設定 コメント
(config)# interface ethernet 1/1,2 2台のポート#1、#2をアグリゲーションのメンバーにする
(config-if)# channel-group 1

関連コマンド

  • #show trunk
  • #show trunk all
  • #show running-config

備考
