シナリオ

VRF（Virtual Routing and Forwarding）は、1台のL3スイッチ(ルータ）内に複数の仮想L3スイッチ(仮想ルータ)を作成する技術です。
各VRFはそれぞれが独立したルーティングテーブルを保持し、パケットの転送先を決定します。
これにより、同じ機器に接続されたIPネットワーク同士が互いに干渉しない、完全に分離された通信が可能です。

L3スイッチでVRFを利用すると、1台の機器内に複数の独立した仮想ネットワークを構築できます。
各ネットワークは完全に分離され、それぞれに異なるデフォルトルート（ゲートウェイ）を設定することも可能なため、
セキュリティが向上しVRFごとのIPアドレスの重複も許容します。さらにL3スイッチの使用する事により、
多数のVLANを集約しVRFへ関連付けできるため、物理構成を簡素化しながら、コスト効率よく柔軟なネットワークを実現可能です。

本設定例では、以下の要件で設定を行います。なお、L3スイッチ以外の設定は完了しているものとします。
・ゲートウェイの異なるネットワークを集約(本設定例では、ゲスト系/業務系とします)
・各VRF内でVLAN間ルーティングを行う。(VRF間での通信(ルートリーク)は行わない)
・ゲスト系ネットワークのDHCPは、インターネットルータが行う。
・業務系ネットワークのDHCPは、他拠点のDHCPサーバ(172.28.0.1)が行う。(クラウド拠点想定)
・VLAN11,12,21,22内にクライアント直収ポートを1ポートずつ作成する。
・VLAN23にはサーバを接続ポートを作成する。
・FSV-MGR01(FXC製監視管理装置)を置く(20番ポート)
・VLAN23はすべての機器間のVLANに含める。

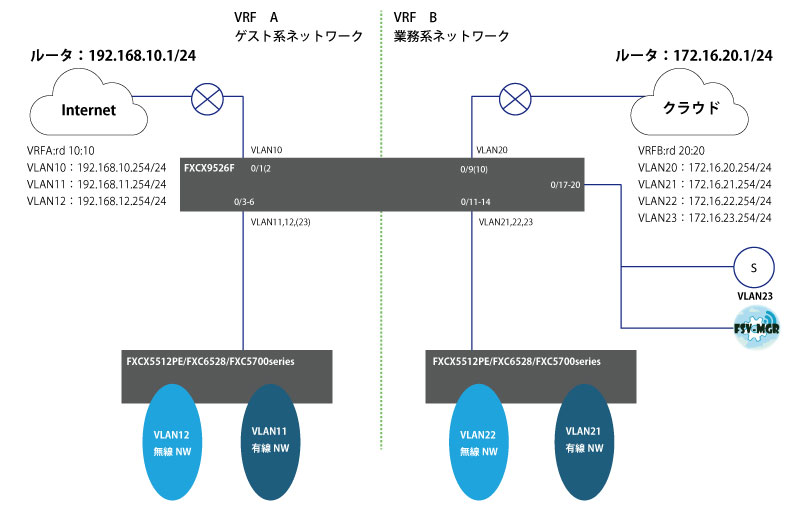

構成


Q-in-Q(IEEE802.1ad)


設定例

モード コマンド 説明
VRF定義
FXCX9526F(config)# ip vrf VRFA VRFを定義
FXCX9526F(config-vrf)# rd 10:10 識別子：rd(Route Distinguisher）を設定　
FXCX9526F(config-vrf)# !
FXCX9526F(config-vrf)# ip vrf VRFB VRFを定義
FXCX9526F(config-vrf)# rd 20:20 識別子：rd(Route Distinguisher）を設定　
VLAN定義
FXCX9526F(config)# vlan range 10-12,20-23 VLAN定義
DHCPを有効化
FXCX9526F(config)# service dhcp DHCPリレー(ヘルパーアドレス)の為　DHCP機能を有効化
インターフェイスにVLAN割当て
FXCX9526F(config)# interface TenGigabitEthernet 0/1
FXCX9526F(config-if)# description To InternetRouter 説明書き
FXCX9526F(config-if)# switchport access vlan 10 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/2
FXCX9526F(config-if)# description reserv(internetRouter) 説明書き
FXCX9526F(config-if)# switchport access vlan 10 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/3-6
FXCX9526F(config-if)# description G-PoE-Switch 説明書き
FXCX9526F(config-if)# switchport mode trunk インターフェイスをトランクモードに設定
FXCX9526F(config-if)# switchport trunk allowed vlan only 11-12,23 トランクポートのVLAN11と12を許可(VLAN23は機器管理IP想定)
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/7 VLAN11クライアントポート
FXCX9526F(config-if)# description V11-client 説明書き
FXCX9526F(config-if)# switchport access vlan 11 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/8 VLAN12クライアントポート
FXCX9526F(config-if)# description V12-client 説明書き
FXCX9526F(config-if)# switchport access vlan 12 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/9
FXCX9526F(config-if)# description Router 説明書き
FXCX9526F(config-if)# switchport access vlan 20 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/10
FXCX9526F(config-if)# description reserv(Router) 説明書き
FXCX9526F(config-if)# switchport access vlan 20 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/11-14
FXCX9526F(config-if)# description A-PoE-Switch 説明書き
FXCX9526F(config-if)# switchport mode trunk インターフェイスをトランクモードに設定
FXCX9526F(config-if)# switchport trunk allowed vlan only 21-23 トランクポートのVLAN21~23を許可
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/15
FXCX9526F(config-if)# description V21-Client 説明書き
FXCX9526F(config-if)# description V21-Client インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/16
FXCX9526F(config-if)# description V22-Client 説明書き
FXCX9526F(config-if)# switchport access vlan 22 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/17-19
FXCX9526F(config-if)# description Servers 説明書き
FXCX9526F(config-if)# switchport access vlan 23 インターフェイスにVLANを割り当て
FXCX9526F(config-if)# !
FXCX9526F(config-if)# interface TenGigabitEthernet 0/20
FXCX9526F(config-if)# description Servers-FSV-MGR01 説明書き(ネットワーク統合管理ツール)
FXCX9526F(config-if)# switchport access vlan 23 インターフェイスにVLANを割り当て
VLANインターフェイスにVRFを紐づけ。
FXCX9526F(config)# interface VLAN 10
FXCX9526F(config)# ip vrf forwarding VRFA VLAN10にVRFを割り当て
FXCX9526F(config)# ip address 192.168.10.254 255.255.255.0 VLAN10のIPアドレスを設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 11
FXCX9526F(config)# ip vrf forwarding VRF VLAN11にVRFを割り当て
FXCX9526F(config)# ip address 192.168.11.254 255.255.255.0 VLAN11のIPアドレスを設定
FXCX9526F(config)# ip helper-address vrf VRFA 192.168.10.1 DHCPリレー(ヘルパーアドレス)の設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 12
FXCX9526F(config)# ip vrf forwarding VRFA VLAN12にVRFを割り当て
FXCX9526F(config)# ip address 192.168.12.254 255.255.255.0 VLAN12のIPアドレスを設定
FXCX9526F(config)# ip helper-address vrf VRFA 192.168.10.1 DHCPリレー(ヘルパーアドレス)の設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 20
FXCX9526F(config)# ip vrf forwarding VRFB VLAN20にVRFを割り当て
FXCX9526F(config)# ip address 172.16.20.254 255.255.255.0 VLAN20のIPアドレスを設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 21
FXCX9526F(config)# ip vrf forwarding VRFB VLAN21にVRFを割り当て
FXCX9526F(config)# ip address 172.16.21.254 255.255.255.0 VLAN21のIPアドレスを設定
FXCX9526F(config)# ip helper-address vrf VRFB 172.28.0.1 DHCPリレー(ヘルパーアドレス)の設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 22
FXCX9526F(config)# ip vrf forwarding VRFB VLAN22にVRFを割り当て
FXCX9526F(config)# ip address 172.16.22.254 255.255.255.0 VLAN22のIPアドレスを設定
FXCX9526F(config)# ip helper-address vrf VRFB 172.28.0.1 DHCPリレー(ヘルパーアドレス)の設定
FXCX9526F(config)# !
FXCX9526F(config)# interface VLAN 23
FXCX9526F(config)# ip vrf forwarding VRFB VLAN23にVRFを割り当て
FXCX9526F(config)# ip address 172.16.23.254 255.255.255.0 VLAN23のIPアドレスを設定
FXCX9526F(config)# ※サーバは固定IPのみ想定の為、DHCPリレーの設定はしない。
FXCX9526F(config)# !
VRFごとにデフォルトルートを設定
FXCX9526F(config)# ip route vrf VRFA 0.0.0.0 0.0.0.0 192.168.10.1 ゲスト系ネットワークのデフォルトルートを設定
FXCX9526F(config)# ip route vrf VRFB 0.0.0.0 0.0.0.0 172.16.20.1 業務系ネットワークのデフォルトルートを設定

関連コマンド

　show vrf detail
　show vrf brief
　show ip route vrf VRFA
　show ip route vrf VRFB
　show running-config



その他、備考

本設定例を応用するとソリューションページ(https://www.fxc.jp/solution/education)に掲載の
ネットワーク分離ソリューションが実現可能です。
L2はVLANで分離となります。1つのトランクポートに異なるVRFに所属するVLANを所属させた場合、
配下のSWでVLANに従ったスイッチングを行います。
(VLANによるネットワークの隔離が可能です。)
