10/100BASE-T to 100BASE-FX対応 メディアコンバータ

LEX1841シリーズ

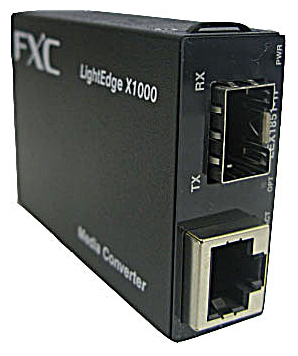

LEX1841-1F（SFPタイプ）

  • 10/100TX to SFP
  • SFP
  • SFP選択による
  • SFP選択による

LEX1841-20A（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 30km

LEX1841-20B（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 30km

LEX1841-40A（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 40km

LEX1841-40B（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 40km

LEX1841-60A（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 60km

LEX1841-60B（1芯タイプ）

  • 10/100TX to 100FX
  • SC1芯
  • SMF
  • 60km
  • メタル筐体
  • 小型メタル筐体
  • 小型ACアダプタ
  • 0℃〜55℃
  • スイッチ
  • LFP
  • 10/100M

概要

豊富な機能をDIPスイッチで実現
様々な光ネットワーク構築をサポート

LEX1841シリーズは10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータです。 LightEdge X1000シリーズは、様々な機能をDIPスイッチで変更ができ、スタンドアローンの幅広いネットワークメントに柔軟に対応します。コンパクトを追求し、尚且つ、信頼性と堅牢性の高いメディアコンバータ製品シリーズです。キャリア向けから、スタンドアローンまで、幅広いネットワーク構築に対応します。

主な機能

  • 超コンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）
  • 小型光成端箱、配電盤等に取り付け可能です。
  • 12スロットシャーシ(LEX1012)搭載時には、1Uサイズに12台収容可能です。
  • 動作時温度 0～55℃に対応
  • セラミックコンデンサを使用
  • 10BASE-T/100BASE-TXを100BASE-FXに変換するメディアコンバータ
  • RJポートはオートネゴシエーション、MDI/MDI-X自動設定機能を搭載
  • DIPスイッチにより、スピード/半二重/全二重/オートネゴシエーションの手動設定が可能
  • DIPスイッチにより、AutoMDI/MDI-XまたはForceMDI/MDI-Xを手動設定で選択が可能
  • DIPスイッチにより、LFP（リンクフォルトパススルー）のOFF/ONの手動設定が可能
  • フロントパネルに各種LED表示
  • Advanced ECOモード搭載（DIPスイッチにより、OFF/ON設定可能）
  • フラッディングモード搭載（DIPスイッチにより、OFF/ON設定可能） ※有効時はMAC学習しない。
  • ジャンボフレーム対応（最大10240バイト）
  • EAP/BPDU透過
  • 各種取付用の同梱物（マグネット、ゴム足、盤取付用金具、抜け止め結束バンド）

外観図

仕様

型番LEX1841-20A/20B（1芯タイプ）
LEX1841-40A/40B（1芯タイプ）
LEX1841-60A/60B（1芯タイプ）
LEX1841-1F（SFPタイプ）
標準規格IEEE802.3、IEEE802.3u
データ転送速度10/100Mbps（CSMA/CD）
イーサネットポート10BASE-T/100BASE-TX ×1ポート（MDI/MDI-X自動切替）
Duplex: Full/Half
Auto Negotiation: 対応（通信速度、Full/Half Duplex 固定設定可）
ファイバー ポート(トランシーバ)
100BASE-FX ×1ポート
SMF 30km/SCコネクタ1芯（20A/20B）
SMF 40km/SCコネクタ1芯（40A/40B）
SMF 60km/SCコネクタ1芯（60A/60B）
LEX1841-1F（SFPタイプ）：100BASE-FX ×1ポート（SFP）

(波長)
1310nm（20A/40A/60A）
1550nm（20B/40B/60B）
LEX1841-1F（SFPタイプ）：SFPの選択による

(出力)
-9～-3dBm（20A/20B）
-8～±0dBm（40A/40B）
-5～±0dBm（60A/60B）
LEX1841-1F（SFPタイプ）：SFPの選択による　

(受信感度)
-31～±0dBm（20A/20B）
-34～±0dBm（40A/40B）
-34～±0dBm（60A/60B）
LEX1841-1F（SFPタイプ）：SFPの選択による
機能リンクフォルトパススルー（Default: OFF）
転送方式スイッチモード
最大フレームサイズ10,240バイト
ACアダプタ 定格入力電圧/周波数AC90～240V 50/60Hz
DC定格入力電圧DC5V±5%
最大入力電流2.0A
最大消費電力3.0W
最大発熱量2.58kcal/h
動作時温度/湿度0℃～55℃/0%～95% ※結露なきこと、通気口を塞がないこと
保管時温度/湿度-25℃～70℃/0%～95% ※結露なきこと、通気口を塞がないこと
外形寸法50mm(W) ×74mm(D) ×20mm(H) ※突起部含まず
重量最大120g ※ACアダプタ含まず
適合性EMI規格 VCCIクラスA
信頼性435,792h（常温25℃）
LEX1841-1F（SFPタイプ）：605,722h（常温25℃、但しSFPを除く）
同梱物ACアダプタ（PSE対応）、マニュアル、保証書、マグネット、ゴム足、アダプタコード抜け防止用インシュロックタイ、PD盤取付金具、取付ネジ
注意事項※LEX1841-20AとLEX1841-20B、LEX1841-40AとLEX1841-40B、LEX1841-60AとLEX1841-60B、それぞれ対向でお使いください。

オプション

モジュールFXC製SFPモジュール
電源内蔵ラックマウントシャーシ(12スロット)LEX1012-15/LEX1012-45
ラックマウントシャーシ(20スロット)LEX1020
PoEインジェクタBOX（1スロット）LEX1001PEH
LightEdge®Xchangeシリーズ用AC電源アダプタOPT-LEX-PC01 / OPT-LEX-PC02
LightEdge®Xchangeシリーズ用DC電源アダプタOPT-LEX-PC03-45 / OPT-LEX-PC04-45
