10G/マルチギガビット L2+PoEスイッチ

FXCX5512PE

  • 100M/1G/2.5G/5G/10G RJ45

    x8

  • 1G/10G SFP+

    x4

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

FXCX5512PEは、100M/1G/2.5G/5G/10G×8、1G/10G SFP+を4スロット搭載した マルチギガビット対応L2+PoEスイッチです。
スタティックルーティング機能を搭載しており、安定した ネットワーク管理によりセキュリティが確保されます。

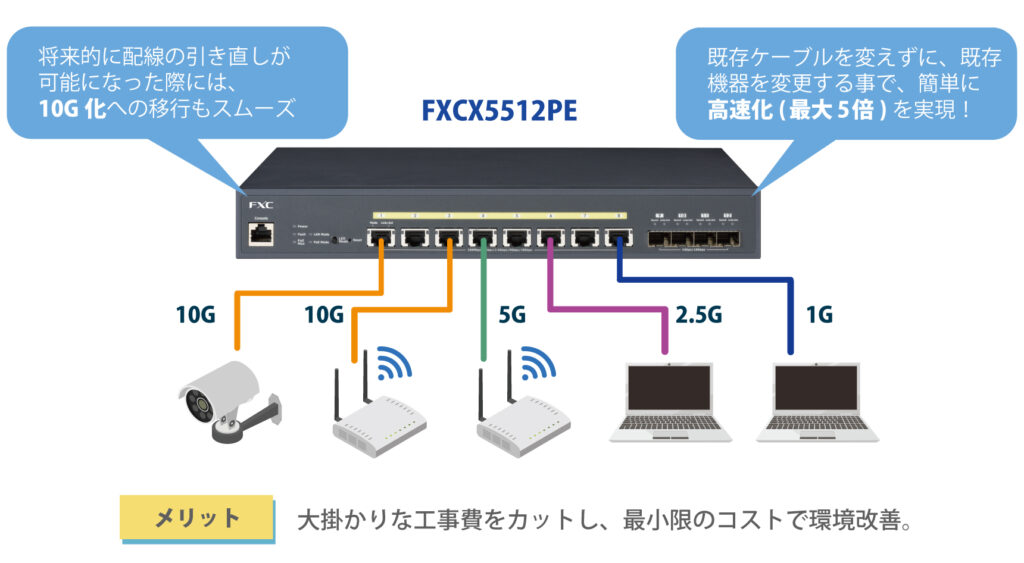

また、マルチギガ対応で既存のケーブルが利用できるた め、学校・オフィス・工場と様々な施設でケーブル変更のコストや手間をかけずにLANの高速化を実現します。
PoE++対応（1ポートあたり最大60Wまで）で高画質IPカメラ・WiFi6といった高速ネットワークかつ高消費電力 の製品への接続にも最適です。
さらには、PoE対応デバイスが動作しなくなった場合、自動的に再起動させる「PoE死活監視機能」にも対応しています。 これにより、作業員が現場に駆けつける手間を削減でき、運用管理が容易になります。

主な機能

  • 100M/1G/2.5G/5G/10G×8、1G/10G SFP+ ×4スロット搭載
  • IEEE802.3af/at/bt準拠 1ポートあたり60W、最大PoEバジェット(電力供給)420W
  • ジャンボフレーム(10,240 bytes)に対応　
  • 32,768個のMACアドレスエントリー、192個のARPエントリーをサポート
  • IEEE802.1xポート認証によるセキュリティ
  • IGMPおよびMLDスヌーピングは、高度なマルチキャストフィルタリングおよびネットワークを 提供
  • 受電端末の死活監視が可能
  • 802.3adリンクアグリゲーション（LACP）は、トラフィックのロードバランシングをサポート
  • STP（IEEE802.1d準拠）、RSTP（802.1w準拠）、MSTP（802.1s準拠）をサポート
  • 省エネ IEEE802.3az準拠 EEEパワーマネジメント対応
  • RoHS 対応

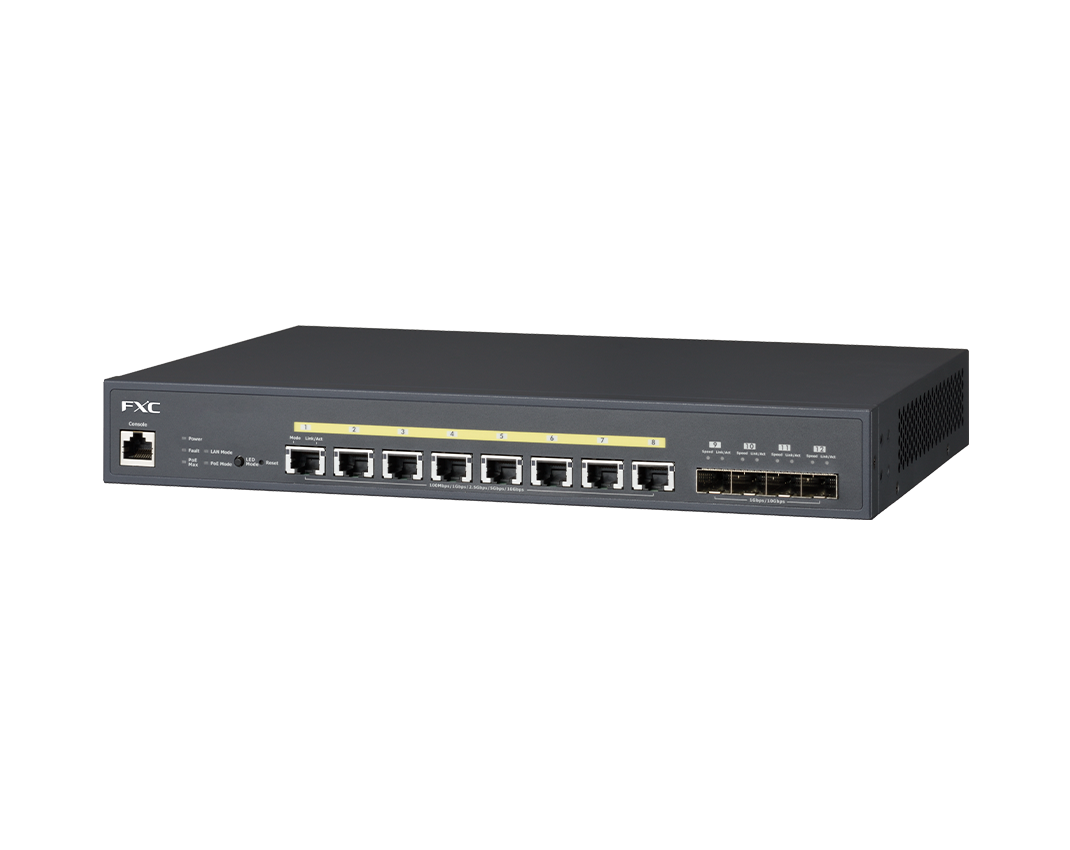

外観図

仕様

製品型番FXCX5512PE
ポート設定[ポート有効/無効]　〇
[Auto-MDI/MDIX機能]　〇
[Auto-Negotiation機能]　〇
[HoLブロッキング防止]　〇
[フローコントロール]　〇
標準規格IEEE802.3an、IEEE802.3bz、IEEE802.3ab、IEEE802.3u、IEEE802.3x、IEEE802.1d、IEEE802.1w、IEEE802.1s、IEEE802.1p / IEEE802.1p-DSCP、IEEE802.1Q、IEEE802.3ad、IEEE802.1X、IEEE802.3af/at/bt、IEEE802.3az
データ転送方式ストア&フォワード方式
適合ケーブル[10GBASE-T]　カテゴリ6A 以上(UTPまたはSTP)
[2.5G/5GBASE-T]　カテゴリ5e 以上(UTPまたはSTP)
[1000BASE-TX]　UTPカテゴリ5e以上(UTPまたはSTP)
[100BASE-TX]　UTPカテゴリ5以上(UTPまたはSTP)
伝送距離最大100ｍ(UTP)
伝送速度100M/1G/2.5G/5G/10G
ジャンボフレームサイズ10,240 bytes
総スループット178.57Mpps
スイッチファブリック240Gbps
フレームバッファ2MB
フラッシュメモリ128MB
MACアドレス登録数32,768
PoE機能[給電ポート]　1-8 ポート
[最大給電能力]　420W
[IEEE802.3af 準拠]　サポート(1ポートあたり最大15.4W供給)
[IEEE802.3at 準拠]　サポート(1ポートあたり最大30W供給)
[IEEE802.3bt 準拠]　サポート(1ポートあたり最大60W供給)
[電力供給PINアサイン]　Alt- A：1&2(-) / 3&6(+)、Alt- B：4&5(+) / 7&8(-)
ループ検知〇
ストームコントロール〇
スパニングツリーIEEE802.1D STP, IEEE802.1w RSTP, IEEE802.1s MSTP
ポートトランク(LACP)IEEE802.3ad
VLAN802.1Q VLAN Tagging,GVRP,Port-based VLAN,Private VLAN,Voice VLAN
トラフィック優先 QoSプライオリティ キューイング8 段階
時刻同期SNTP
セキュリティ802.1X認証、Dynamic / ゲストVLAN、MACベース認証、MACアドレスフィルタリング、ポートセキュリティ、ACL、IPv4/IPv6 ACL、DHCPスヌーピング、IPv6 DHCPスヌーピング、IP/IPv6ソースガード、ARPインスペクション、DoSプロテクション
マネジメントGUI,CLI,HTTP,Telnet, SSH
LED表示 [PWR]
電源ON/正常（点灯）
電源OFF（消灯）
[Status]
Fault/PoEMax
[Mode]
LAN/PoE
[Port LED]
Speed/PoE、Link/Act
電源[定格入力/周波数]　AC100-240V, 50/60Hz
[最大入力電流]　0.4A(PoE: 5.5A)
[最大消費電力 PoE 給電]　550W
[最大消費電力 PoE 未使用時]　35W
[最大発熱量 PoE]　112 kcal/h
[最大発熱量 PoE未使用時]　30.1 kcal/h
省エネ法[Energy 消費効率(W/Gbit/s)]　0.291
[区分]　Ａ
[最大実効伝送速度（Gbit/s)]　120
[省エネ法基準合否]　Pass
[省エネ達成率]　599％
外形寸法（W*D*H）230×330×44mm
重量2.60kg
動作温度 / 湿度0℃～ +50℃ / 5% ～ 95% ※結露なきこと
保管温度 / 湿度-40℃～ +70℃ / 5% ～ 90% ※結露なきこと
適合性 EMIVCCI class A
環境RoHS 指令準拠
MTBF（25℃常温）105,665 h
同梱物インストレーションガイド& 保証書1 部, コンソールケーブル1 本, ラックマウントキット1 式 、AC電源ケーブル 1本

オプション

SFPモジュールSFPモジュール
(※)搭載可能なSFPモジュールについては、営業までお問い合わせください。
マグネット非対応
電源ケーブル抜け防止ホルダOPT-CRK02
電源ケーブルOPT-AC100V-L-01、OPT-AC100V-L-02、OPT-AC100V-LK-01、OPT-AC100V-LK-02、OPT-AC100V-LK-03、OPT-AC200V-01、OPT-AC200V-02
