構成

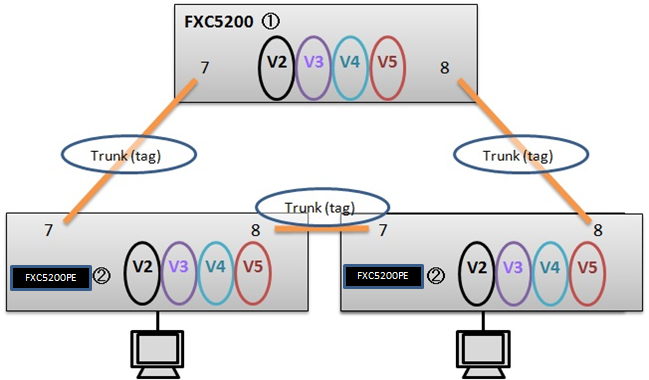

802.1Q VLAN構造

シナリオ

マルチプル・スパニングツリーで4つのVLAN間でそれぞれで経路を冗長化する。
VLAN2と3はインスタンス1、VLAN4と5はインスタンス2。
FXC5200PE②がインスタンス1のルートブリッジ、③がインスタンス2のルートブリッジとする。

設定例

VLANの設定 全スイッチ コメント
(config)# vlan database VLAN2~5を定義する
(config-vlan)# vlan 2
(config-vlan)# vlan 3
(config-vlan)# vlan 4
(config-vlan)# vlan 5
インタフェースの設定 全スイッチ コメント
(config)# interface ethernet 1/2 #2にはVLAN2を設定し、アクセスポートとする
(config-if)# switchport native vlan 2
(config-if)# switchport tx_tag untag_all
(config-if)# switchport allowed vlan add 2
(config)# interface ethernet 1/3 #3にはVLAN3を設定し、アクセスポートとする
(config-if)# switchport native vlan 3
(config-if)# switchport tx_tag untag_all
(config-if)# switchport allowed vlan add 3
(config)# interface ethernet 1/4 #4にはVLAN4を設定し、アクセスポートとする
(config-if)# switchport native vlan 4
(config-if)# switchport tx_tag untag_all
(config-if)# switchport allowed vlan add 4
(config)# interface ethernet 1/5 #5にはVLAN5を設定し、アクセスポートとする
(config-if)# switchport native vlan 5
(config-if)# switchport tx_tag untag_all
(config-if)# switchport allowed vlan add 5
(config)# interface ethernet 1/7,8 #7、8はVLAN2~5のトランクポート(Tagポート)とする
(config-if)# switchport tx_tag tag_all
(config-if)# switchport mode c-port
(config-if)# switchport allowed vlan add 2
(config-if)# switchport allowed vlan add 3
(config-if)# switchport allowed vlan add 4
(config-if)# switchport allowed vlan add 5
FXC5200PE ①~③のMSTP共通設定 コメント
SwitchX(config)# spanning-tree mode mst 各スイッチでMSTP を有効にする
(config)# spanning-tree cname TEST 115 MSTP name とrevision level を3スイッチに同一値を設定する(3台に同一設定する)
(config)# spanning-tree msti instance 1 vlan 2 MSTP instances 1にはvlan2と3、instance 2にはvlan4と5をそれぞれSwitch A,B とCに設定する
(config)# spanning-tree msti instance 1 vlan 3
(config)# spanning-tree msti instance 2 vlan 4
(config)# spanning-tree msti instance 2 vlan 5
(config)# interface ethernet 1/2-5,7,8 CIST を3台の#2~8に設定する
(config-if)# spanning-tree
FXC5200PE ①~③のMSTP個別設定 コメント
FXC5200PE①(config)# spanning-tree msti priority 0 0 異なるpriority をインスタンスに設定し、switchがルートブリッジになるようにする
FXC5200PE①:MSTI0には0を設定する
FXC5200PE②(config)# spanning-tree msti priority 1 0 FXC5200PE②:MSTI1には0を設定する
FXC5200PE③(config)# spanning-tree msti priority 2 0 FXC5200PE③:MSTI2には0を設定する

関連コマンド

  • #show spanning-tree ethernet
  • #show spanning-tree mst
  • #show spanning-tree status 0
  • #show spanning-tree statistics
  • #show spanning-tree
  • #show mac-address-table
