シナリオ


一般的なPrivate VLAN(PVLAN)機能は、専用のプロトコルや複雑なVLANマッピング設定を必要とすることが多いですが、
本シナリオではPVID（ポートVLAN ID）とUntaggedVLANの所属を非対称に設定させる手法を採用しています。
これにより、特殊なコマンドを使用せず、標準的なVLAN機能の組み合わせのみで「隔離（Isolated）」や「コミュニティ（Community）」といった PVLAN特有の高度なトラフィック制御をシンプルに実現しています。

(プライマリーVLAN)プライマリーVLAN ID：1(192.168.1.0/24)
(セカンダリーVLAN)隔離VLAN ID：2,3,4,5
(セカンダリーVLAN)コミュニティVLAN ID：6
隔離ポートと混合ポート(アップリンク)は相互に通信可能
隔離ポート間では相互に通信不可
隔離ポートとコミュニティポート間は相互に通信不可
同一コミュニティーVLANのメンバーポートは相互に通信が可能


構成

隔離・混合・コミュニティポートを混合させる。
(プライマリーVLAN)混合VLAN：１
(セカンダリーVLAN)隔離VLAN：２，３，４，５
(セカンダリーVLAN)コミュニティVLAN：６

ポート割り当ては
１：混合(アップリンク)ポート
２～５：隔離ポート
６～８：コミュニティポート
とする。

通常、同じVLANに属する端末同士は自由に通信できるが、PVLANを使うことで
「ルータとは通信できるが、隣接パソコンとは通信させない（隔離）」といった細かい制御が可能となる。

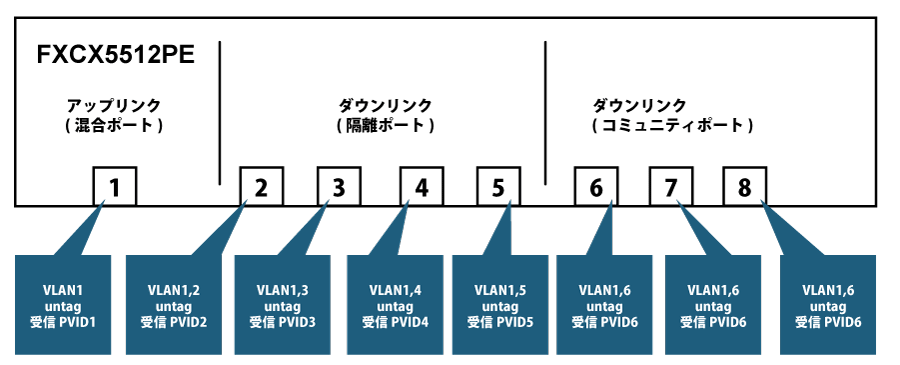

PrivateVLAN

設定例

コマンド コメント
vlan 1 vlan1
gvrp advertisement disable GVRPを無効
! 全ポートにUntaggedで割当てられてるため、デフォルトのまま変更なし。
vlan 2 vlan 2を作成
gvrp advertisement disable GVRPを無効
ports add gigabitethernet 0/1,0/2 untagged gigabitethernet 0/1,0/2 VLAN2を隔離VLANに設定,プライマリーVLANと紐づけ
vlan 3 vlan 3を作成
gvrp advertisement disable GVRPを無効
ports add gigabitethernet 0/1,0/3 untagged gigabitethernet 0/1,0/3 VLAN3を隔離VLANに設定,プライマリーVLANと紐づけ
vlan 4 vlan 4を作成
gvrp advertisement disable GVRPを無効
ports add gigabitethernet 0/1,0/4 untagged gigabitethernet 0/1,0/4 VLAN4を隔離VLANに設定,プライマリーVLANと紐づけ
vlan 5 vlan 5を作成
gvrp advertisement disable GVRPを無効
ports add gigabitethernet 0/1,0/5 untagged gigabitethernet 0/1,0/5 VLAN5を隔離VLANに設定,プライマリーVLANと紐づけ
vlan 6 vlan 6を作成
gvrp advertisement disable GVRPを無効
ports add gigabitethernet 0/1,0/6,0/7,0/8 untagged gigabitethernet 0/1,0/6,0/7,0/8 VLAN6をコミュニティVLANに設定,プライマリーVLANと紐づけ
ports name "6to8port" VLAN名を設定(ポート6〜8:コミュニティVLAN)
interface gigabitethernet 0/1 ポート1
! ※PVID VLAN1は、デフォルトの為、変更不要
interface gigabitethernet 0/2 ポート2
switchport pvid 2 vlan2に割り当て
interface gigabitethernet 0/3 ポート3
switchport pvid 3 vlan3に割り当て
interface gigabitethernet 0/4 ポート4
switchport pvid 4 vlan4に割り当て
interface gigabitethernet 0/5 ポート5
switchport pvid 5 vlan5に割り当て
interface gigabitethernet 0/6 ポート6
switchport pvid 6 vlan6に割り当て
interface gigabitethernet 0/7 ポート7
switchport pvid 6 vlan6に割り当て
interface gigabitethernet 0/8 ポート8
switchport pvid 6 vlan6に割り当て
interface vlan 1 vlan 1
no ip address -
ip address 192.168.1.1 255.255.255.0 管理IP:192.168.1.1/24設定

関連コマンド

#show vlan brief
　　　　　VLANデータベースを表示する。

その他、備考

FXCX5512PEのデフォルト管理IP(vlan1):DHCP　(※DHCP未取得時：192.168.1.1/24)となります
※本管理IPにはPVID1のポート割り当てのみアクセス可能です。
上記設定例では、gigabitethernet0/2-gigabitethernet0/8 からはアクセス不可となります。
