SNMP設定（v2c）
次項 »
« « FXC5628PEシリーズ目次

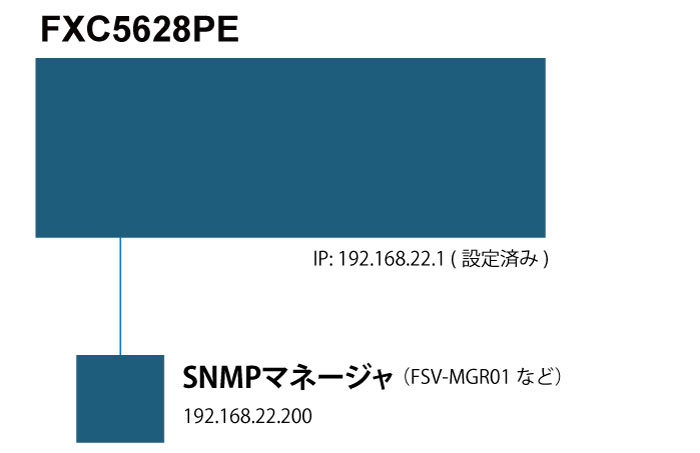

構成
シナリオ
SNMPの基本設定を、下記のとおり行います。 ・バージョン：v2c ・コミュニティ名：fxcom22 ・リモートホスト（ここではSNMPマネージャ）の設定名：manager ・送信するTRAP：リンクアップ、リンクダウン、コールドスタート、ウォームスタート SNMPマネージャおよび本機器のIPアドレスは設定済み（今回はVLAN1に設定）とします。 SNMP TRAP送信のための最小設定を想定しています。
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE(config)# | snmp-server | SNMP機能を有効化する。 | ||||||||||||
| FXC5628PE(config)# | snmp-server community fxcom22 ip-range 192.168.22.0 255.255.255.0 fxcom22 | コミュニティ名「fxcom22」を設定する。 communityの直後はコミュニティ名、コミュニティのIP範囲、コミュニティシークレット（パスワードに相当）。 | ||||||||||||
| FXC5628PE(config)# | snmp-server host manager | リモートホスト名をmanagerに設定する。入力するとプロンプトが変化する。 | ||||||||||||
| FXC5628PE(config-snmps-host)# | host 192.168.22.200 traps 162 | トラップの宛先IPアドレスを設定する。UDPポート番号は省略可。省略すると162で設定される。 | ||||||||||||
| FXC5628PE(config-snmps-host)# | version v2 fxcom22 | バージョンv2c、コミュニティ名をfxcom22に設定する。 | ||||||||||||
| FXC5628PE(config-snmps-host)# | no shutdown | SNMPトラップホストを有効にする | ||||||||||||
| FXC5628PE(config-snmps-host)# | exit | グローバルコンフィグレーションモードに戻る。 | ||||||||||||
| FXC5628PE(config)# | snmp-server trap linkUp | 送信するトラップを１つずつ指定する。 | ||||||||||||
| FXC5628PE(config)# | snmp-server trap linkDown | |||||||||||||
| FXC5628PE(config)# | snmp-server trap coldStart | |||||||||||||
| FXC5628PE(config)# | snmp-server trap warmStart | |||||||||||||
関連コマンド
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE# | show snmp | SNMPのステータス、コミュニティ、ユーザテーブル、ビューテーブルなどをまとめて確認 | ||||||||||||
| FXC5628PE# | show snmp community | SNMPコミュニティの確認 | ||||||||||||
| FXC5628PE# | show snmp host | SNMPのリモートホストの設定を確認 | ||||||||||||
| FXC5628PE# | show snmp trap | 有効になっているSNMP TRAPの確認 | ||||||||||||
| FXC5628PE# | show running-config | 現在のコンフィグを表示する | ||||||||||||
その他、備考
SNMP TRAPが確認できない場合は、ファイアウォールやウイルス対策ソフトの設定でTRAPがブロックされていないか確認してください。
コミュニティ名を「public」で使用する場合は、「ip-range <IP-ADDRESS> <MASK>の」の設定は不要です。
