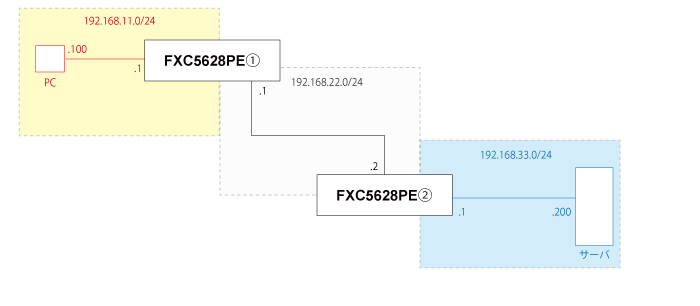

構成


2台のFXC5628PEを介して3つのネットワークを作成します。
FXC5628PEは2つのネットワークの境界に置きます。

Staticrouting

シナリオ

上記構成で、PCとサーバが疎通できるようFXC5628PE①・②にスタティックルートを設定します。
PCのIPアドレスは192.168.11.100、サーバのIPアドレスは192.168.33.200とします。

設定例

■FXC5628PE①の設定
宛先が .33.x/24 のパケットを、ネクストホップ.22.2 宛に転送します。

モード コマンド 説明
FXC5628PE(config)# ip route 192.168.33.0 255.255.255.0 192.168.22.2 宛先が192.168.33.x/24のパケットを、192.168.22.2に向けて送信します。

■FXC5628PE②の設定
宛先が .11.x/24 のパケットを、ネクストホップ.22.1 宛に転送します。

モード コマンド 説明
FXC5628PE(config)# ip route 192.168.11.0 255.255.255.0 192.168.22.1 宛先が192.168.11.x/24のパケットを、192.168.22.1に向けて送信します。

サブネットマスクは、CIDR方式も使用できます。

関連コマンド

モード コマンド 説明
FXC5628PE# show ip route ルーティングテーブルを表示する。
FXC5628PE(config)# ip route 0.0.0.0 0.0.0.0 <nexthop> デフォルトルートを設定する。
