SNMP(v3)
次項 »
« « FXC5700シリーズ目次
シナリオ
FSV-MGR01をSNMPマネージャとしてSNMP Version3監視環境を構築する。
SNMPエージェントはFXC5710とする。
FSV-MGR01からFXC5710に対してポーリングを行う。
認証プロトコルは「SHA」暗号化アルゴリズムは「AES」とする。

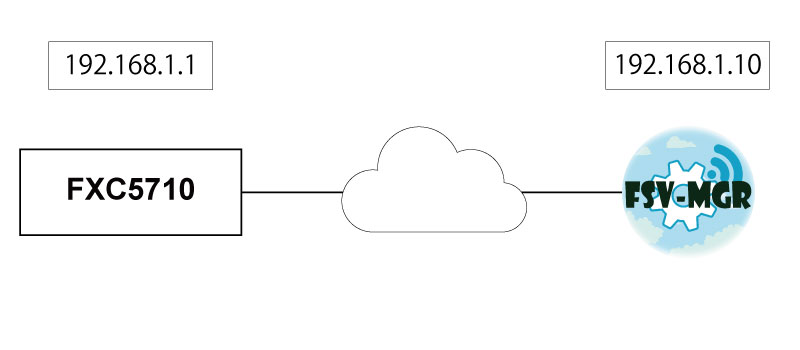

構成
.jpg)
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5710(config)# | snmp-server enable | SNMP機能有効化。 | ||||||||||||
| FXC5710(config)# | snmp-server view fxc_view 1. include | アクセスを許可するMIBオブジェクト・ツリーを指定してViewを作成。 | ||||||||||||
| FXC5710(config)# | snmp-server group fxc_group authpriv read fxc_view write fxc_view | SNMPグループを作成し、Viewと紐づける。 | ||||||||||||
| FXC5710(config)# | snmp-server user fxc_user fxc_group authPriv aes [string] auth sha [string] | SNMPユーザを作成しセキュリティレベルの設定をする。 | ||||||||||||
関連コマンド
オプションコマンド
| モード | コマンド | 説明 | ||||||||||||
| FXC5710(config)# | snmp-server view [view-string] [oid-string] {include | exclude} | View情報を作成、または更新する。 | ||||||||||||
| FXC5710(config)# | snmp-server securityip enable | SNMPエージェントで特定の時期IPアドレスを使用する場合に設定する。 | ||||||||||||
| FXC5710(config)# | snmp-server securityip {<ipv4-address> | <ipv6-address>} | SNMPエージェントで使用する自機IPアドレスを指定する。 | ||||||||||||
| FXC5710(config)# | snmp-server trap-source {<ipv4-address> | <ipv6-address>} | SNMPトラップの送信元IPアドレスを指定する。 | ||||||||||||
| FXC5710(config)# | snmp-server engineid [EngineID-string] | エンジンIDの文字列を設定する。 | ||||||||||||
確認コマンド
| モード | コマンド | 説明 | ||||||||||||
| FXC5710# | show snmp | すべての SNMP カウンター情報を表示する。 | ||||||||||||
| FXC5710# | show snmp status | SNMPの設定情報を表示する。 | ||||||||||||
| FXC5710# | show snmp mib | サポートされているすべての MIB を表示する。 | ||||||||||||
| FXC5710# | show snmp view | SNMP View情報を表示する。 | ||||||||||||
| FXC5710# | show snmp engineid | エンジンID情報を表示する。 | ||||||||||||
| FXC5710# | show snmp user | SNMPユーザ情報を表示する。 | ||||||||||||
