シナリオ
ストームコントロール(StormControl)は、指定したレートを超えるブロードキャストや
マルチキャストなどの特定のパケットのみを破棄し、トラフィックストームを防ぐ機能です。
ポートを通過するすべての通信の帯域幅を制限するBandwidth Controlとは異なり、
特定のトラフィックタイプのみを制限対象とします。
また、上限を超過した際にポート自体を物理的に遮断（シャットダウンなど）するrate-violationとは違い、
超過分のパケットのみをドロップするため、他の正常な通信はそのまま継続できるのが特徴です。
FXC5700シリーズでは、制限値をkbps単位（1〜1,000,000kbpsの範囲）で16kbpsごとに細かく指定することが可能です。
本シナリオでは、1/0/1ポートのブロードキャストの受信を1Mbps(1024kbps)に制限します。

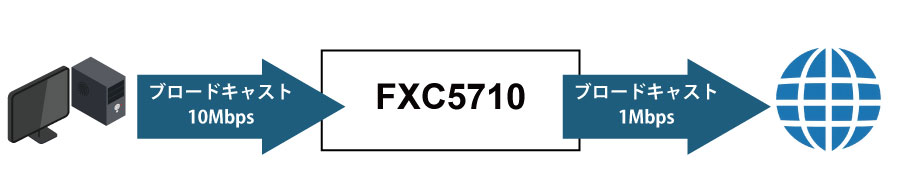

構成
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5710# | conf t | |||||||||||||
| FXC5710(config)# | Interface Ethernet1/0/1 | |||||||||||||
| FXC5710(config-if-ethernet1/0/1)# | storm-control broadcast 1024 | 他にUnknownMulticastやunknownUnicastも指定可能です。 | ||||||||||||
| FXC5710(config-if-ethernet1/0/1)# | exit | |||||||||||||
（オプション）
| モード | コマンド | 説明 | ||||||||||||
| FXC5710(config)# | storm-control bypass arp enable | ARPフレームを破棄の対象にならないように除外します。 | ||||||||||||
関連コマンド
show running-config
show interface ethernet storm-control
※GUIの場合は、Switch Config内のStormControlで確認できます。
