ループ検知
次項 »
« « FXC5700シリーズ目次
シナリオ
いろいろなパターンのループを検知し、ログを残す＆ポートシャットダウンを行います。

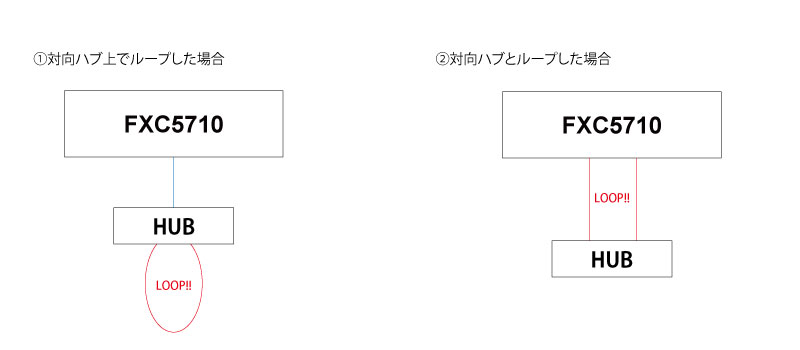

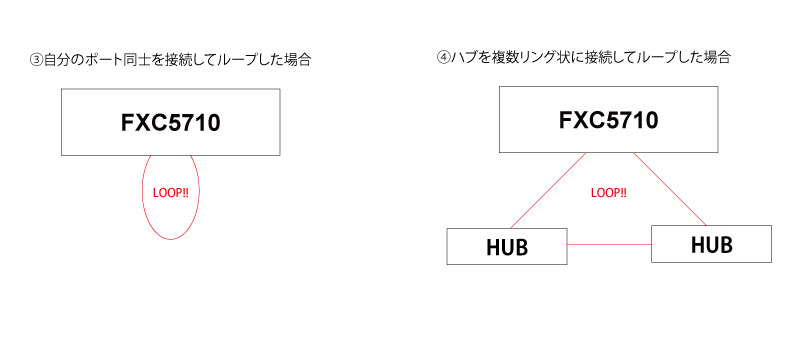

構成
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5710(config)# | interface ethernet 1/0/1-10 | ループ検知を有効にするインターフェースのコンフィグレーションモードに遷移する。 この場合、ポート1～10の設定を行う。 |
||||||||||||
| FXC5710(config-if-port-range)# | loopback-detection send packet number 5 | ループ検知用のパケットを送受信を行い、パケット送出間隔を設定する。 | ||||||||||||
| FXC5710(config-if-port-range)# | loopback-detection control shutdown | ループを検知した場合、設定した時間だけポートをシャットダウンする。 | ||||||||||||
| FXC5710(config-if-port-range)# | loopback-detection specified-vlan 1 | ループ検知を行うVLANを指定する。 | ||||||||||||
関連コマンド
| モード | コマンド | 説明 | ||||||||||||
| FXC5710(config)# | loopback-detection control-recovery timeout <seconds> | 指定した時間が経過すると、ループ検出の制御から復帰する。 | ||||||||||||
| FXC5710(config)# | loopback-detection interval-time <loopback> <no-loopback> | ループ検知パケットの送信間隔を設定する。 <loopback>はループ中の送信間隔、<no-loopback>は非ループ中（通常監視）の送信間隔の秒数を指定する。 |
||||||||||||
| FXC5710# | show loopback-detection | ループ検知の現在の設定をグローバル、ポートともに表示する。 | ||||||||||||
| FXC5710# | show logging buffered | ループ検知を含むログを表示する。 | ||||||||||||
