シナリオ

FSV-MGR01をSyslogサーバとし、Syslog送信ノードからのlogを受信及び、管理を行える環境を構築します。
Syslog送信ノードは、FXC9432、FXCX9526F、FXC6500シリーズ、FXCX5512PE、FXC5200シリーズ、FXC5700シリーズ、FXC5628PEとします。

構成

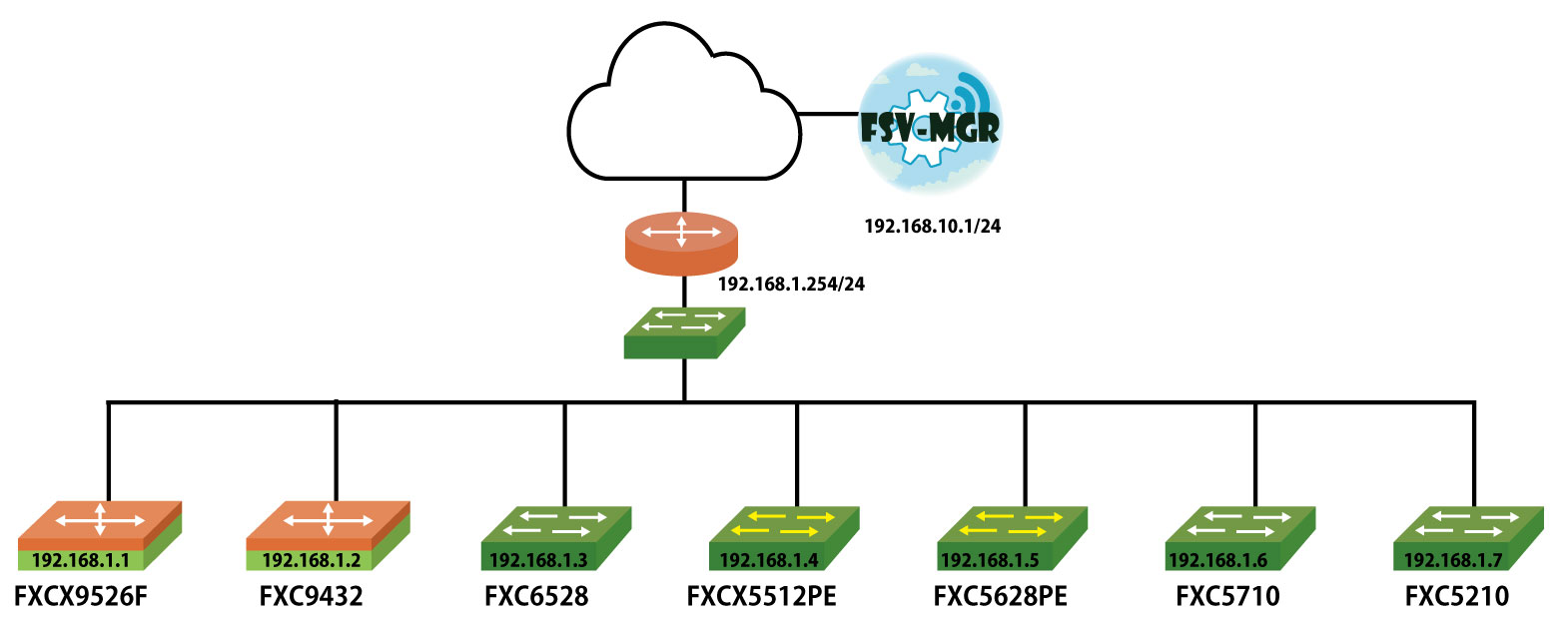

Networksettings構成図



設定例

■送信元ノード設定
以下は、FXCX9526F、FXC9432、FXC6500シリーズでSyslogを有効化し、Syslogサーバへ送信するための設定です。

モード コマンド コメント
(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.254 デフォルトルート設定
(config)# logging server 192.168.10.1 送信先Syslogサーバ指定

以下は、FXCX5512PEでSyslogを有効化し、Syslogサーバへ送信するための設定です。

モード コマンド コメント
(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.254 デフォルトルート設定
(config)# logging-server facility local0 severity notification ipv4 192.168.10.1 port 514 送信先Syslogサーバ指定

※赤字は任意設定項目です


以下は、FXC5628PEでSyslogを有効化し、Syslogサーバへ送信するための設定です。

モード コマンド コメント
(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.254 デフォルトルート設定
(config)# logging host 1 192.168.10.1 送信先Syslogサーバ指定

※赤字は任意設定項目です


以下は、FXC5700シリーズでSyslogを有効化し、Syslogサーバへ送信するための設定です。

モード コマンド コメント
(config)# ip route 0.0.0.0/24 192.168.1.254 デフォルトルート設定
(config)# logging 192.168.10.1 送信先Syslogサーバ指定

以下は、FXC5200シリーズでSyslogを有効化し、Syslogサーバへ送信するための設定です。

モード コマンド コメント
(config)# ip default-gateway 192.168.1.254 デフォルトルート設定
(config)# logging remote-log 1 host 192.168.10.1 送信先Syslogサーバ指定

※赤字は任意設定項目です


■FSV-MGR01画面
機器から送信されたlogはFSV-MGR01のダッシュボードと個別グループページ及びシステムログのページにて確認できます。

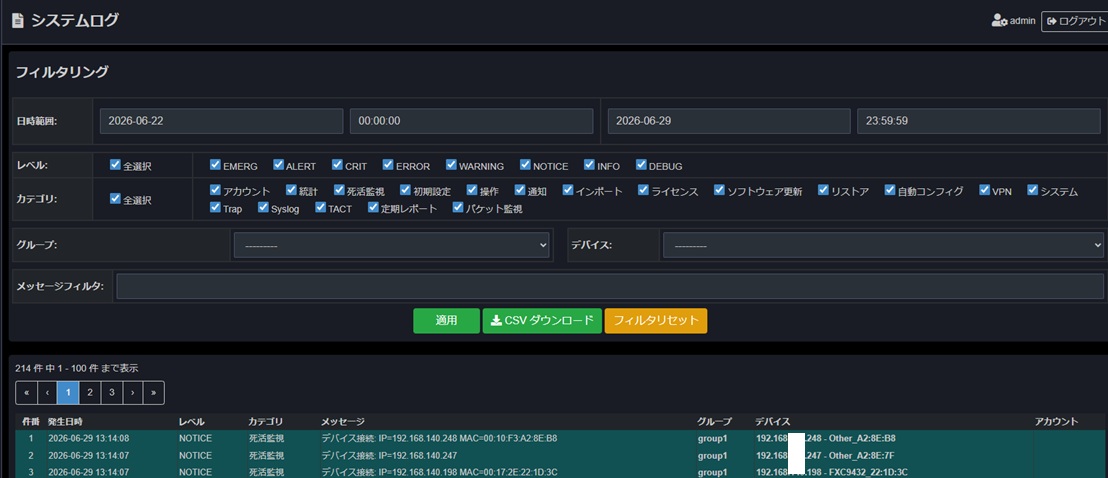

以下はシステムログページの画面です。
このページのでは、受信したログを日時/レベル/カテゴリ/グループ/デバイス/メッセージフィルタの各フィルタを適用することで、 確認したいログを絞り込んで表示させることが出来ます。
また、CSVファイルに出力し、ダウンロードすることも可能です。

FSV-MGR01画面
