10GアップリンクL2+スイッチ

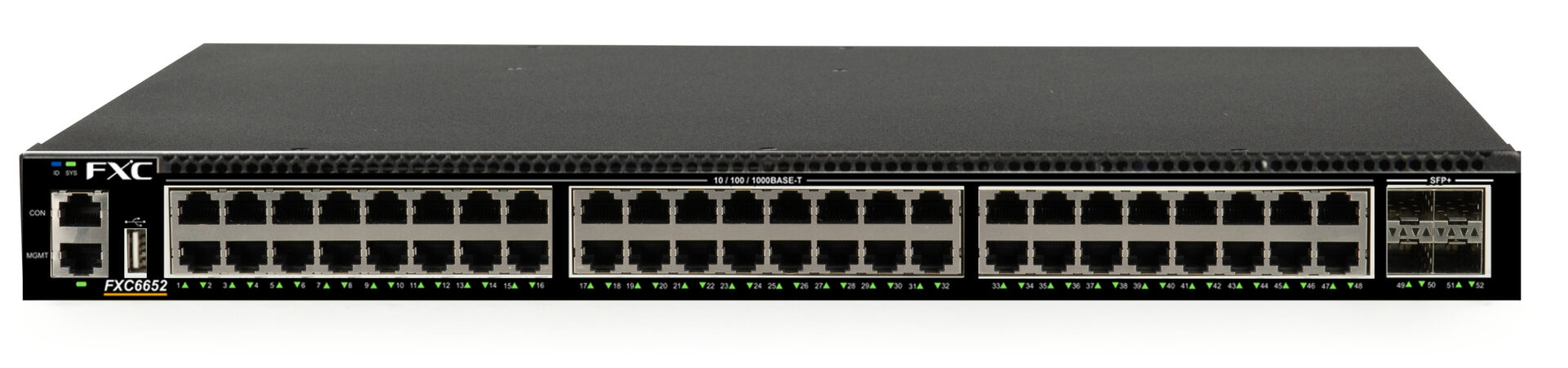

FXC6652

  • 10/100/1000M RJ45

    x48

  • 1G/10G SFP+

    x4

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LACP
  • StaticLAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

FXC6652は、FXC6500シリーズのコンセプトを継承しつつ、ハードウェア性能を高めた10Gアップリンク L2+スイッチです。
MACアドレス登録数は98,300個、ルーティングテーブルは57,344エントリーへと大 幅に拡張されました。
さらに、冗長電源ユニットへの対応により、万が一の電源トラブル時でも通信を 継続できる高い可用性を確保しています。
中規模ネットワークのコアから大規模ディストリビューショ ン層まで幅広いネットワーク構築を実現させます。

主な機能

  • RJ45 x48ポート、SFP+ x4スロット装備
  • ジャンボフレーム(最大9,216 bytes)に対応
  • 98,300個のMACアドレスエントリーをサポート
  • 管理コンソールポート、管理プロトコル(SNMP/HTTPs/Telnet/SSH)に対応
  • 使い慣れたコマンドラインインターフェース
  • ダイナミックルーティングとして、RIP、OSPFを標準装備
  • IPv6マネジメント、IPv6ルーティングをサポート
  • VRRPによる冗長システムをサポート
  • CoS/DSCP, QoSスケジューリング, Policy-map(CBWFQ)に対応し, QoSによる柔軟なトラフィックポリシー設定が可能
  • ARPインスペクション, IPソースガード機能に対応し、不正ユーザのアクセス制御やARPスプーフィング攻撃への対策が可能
  • 省エネIEEE802.3az準拠EEEパワーマネジメント対応
  • RoHS対応

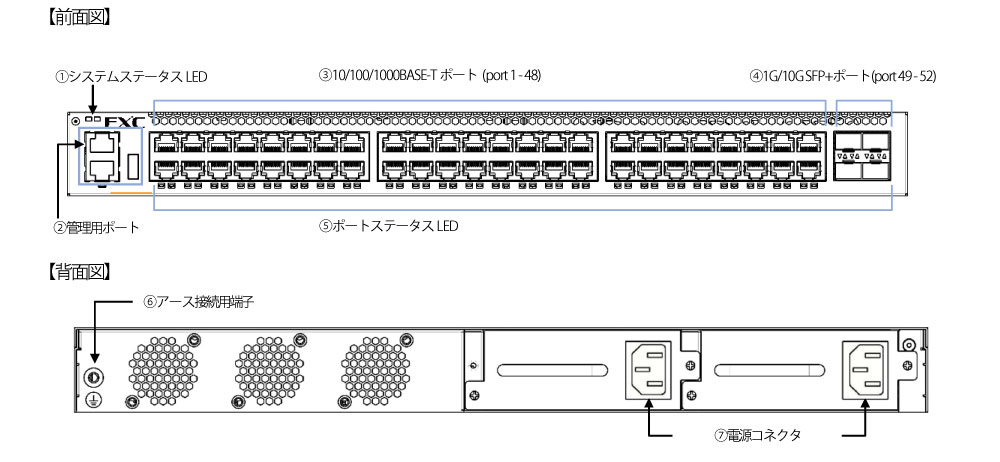

外観図

仕様

標準規格IEEE802.3ae,IEEE802.3z,IEEE802.3ab,IEEE802.3u,IEEE802.3,IEEE802.3x,IEEE802.1Q,IEEE802.1p,IEEE802.1Q,IEEE802.3ad,IEEE802.1X,IEEE802.3az
データ転送速度10/100/1000/10000Mbps(CSMA/CD)
Ethernet仕様[ポート数]
10/100/1000M RJ45 ×48 (MDI/MDI-X自動切替)
1/10G SFP/SFP+× 4
コンソールポート×1
MGMTポート×1
USBポート×1
[Duplex]　Full/half
[Auto Negotiation]　対応（ポート単位で通信速度、Full/Halfの固定設定も可）
適合ケーブル[1000BASE-T]　Category5e以上(UTPまたはSTP)
[100BASE-TX]　Category5 以上(UTPまたはSTP)
[10BASE-T]　Category3 以上(UTPまたはSTP)
伝送距離最大100m(UTP)
機能 [スイッチングモード]　ストア＆フォワード方式
[総スループット]　131 Mpps(64byte)
[総帯域幅]　176Gbps
[フレームバッファ]　9MB
[フラッシュメモリ]　8GB
[MACアドレス最大登録数]　98,300個
[VLAN]
VLAN(ID:1-4094), 802.1Q　VLAN Tagging, 802.1Q　VLAN Tag　Q-in-Q,
Port-based VLAN, Private VLAN, Multiple Uplink Port(Isolated,Community,
Multi Grouping), Protocol-based VLAN, MAC-based VLAN, Subnet-based VLAN, Voice VLAN
[VLAN同時登録最大数]　4094
[ポートトランク(Static/trunk)]
Static trunk 最大16ポート/最大64グループ
LACP 最大16ポート/最大64グループ
[マルチキャスト]　IGMP v1/v2/v3, IGMP Snooping v1/v2/v3,MLD,MLD Snooping v1/v2
[スパニング・ツリー]　IEEE802.1D STP,IEEE802.1w RSTP,IEEE802.1s MSTP
[リングプロトコル]　G.8032 ERPS
[トラフィック優先QoS]
CoS/802.1p, DSCP, Police-map(CBWFQ), Priority Queuing(8ステップ),
スケジューリング,
輻輳回避(テールドロップ)
[ポート設定]
ポート有効/無効,Auto-MDI/MDIX,Auto-Negotiation,Speed/Duplex/ MDI固定, フローコントロール(バックプレッシャ,全二重 IEEE802.3x 準拠)
[ジャンボフレームサイズ]　9,216 bytes
[レートリミット]　64kbps～10,000,000kbps
[マネジメント]
Web管理機能,Web管理認証機能,CLI,マネジメントポート, ボーレート（9600-115200bps（デフォルト:9600））,Telnet,Telnet (IPv6)
[セキュリティ]　
802.1X 認証(EAP：TLS,TTLS,PEAP,MD5), Dynamic / Guest VLAN, MACベース認証, MACアドレスフィルタリング,
ポートセキュリティ, IPv4 ACL, IPv6 ACL, DHCPスヌーピング, IPv6 DHCP スヌーピング, IPソースガード,
IPv6ソースガード, ARPインスペクション, SSH v1/v2, SSH(IPv6), HTTPS, DoSプロテクション, CPUプロテクション
[スタック]　10Gスタッキング(※最大4台)
[L2+feature]　
RIP /RIPng,OSPFv2 / OSPFv3,スタティックルート,VRRP,Ping IPv4/v6,Traceroute IPv4/v6,ICMPv6
[ファームウェア]
FWアップデート(USBアップデート対応),FW複数保存機能
[その他]
DHCPクライアント, ループ検知/防止(ブロック,シャットダウン)/自動復旧機能, ポートミラーリング, ストームコントロール,
NTP v3/v4,NTP(IPv6)
LED表示[SYSランプ]
点灯(緑):電源ON
消灯:電源OFF、電源異常
点滅（緑）:電源冗長時
点滅（橙）:電源非冗長時

[MGMT (マネジメントポート)]
点灯(緑):正常動作
消灯:電源OFF

[IDランプ]
消灯:識別LED機能無効
点灯(青):識別LED機能有効

[LINK/ACT（RJ45)]
点灯(緑):リンク確立(1000Mbps)
点灯(橙):リンク確立(10/100Mbps)
消灯:リンクダウン/未接続
点滅（緑）:通信中(1000Mbps)
点滅（橙）:通信中(10/100Mbps)

[LINK/ACT（SFP)]
点灯(緑):リンク確立(10Gbps)
点灯(橙):リンク確立(1Gbps)
消灯:リンクダウン/未接続
点滅（緑）:通信中(10Gbps)
点滅（橙）:通信中(1Gbps)
電源[定格入力電圧/周波数]　AC100-240V、50/60Hz
[最大入力電流]　0.55A
[最大消費電力]　55W
[最大発熱量]　47.4kcal/h
省エネ法[Energy消費効率]　0.63 W/Gbit/s
[区分]　A
[最大実効伝送速度]　88Gbit/s
[省エネ達成率]　261.09 %
環境条件[動作時温度/湿度]　0～50℃/10～90%　※結露なきこと
[保管時温度/湿度]　-40～70℃/5～95%　※結露なきこと
外形寸法442mm(W)×378mm(D)×44mm(H)
重量6.10 Kg
冷却方式FAN×3
適合性[EMI規格]　VCCIクラスA
環境RoHS指令準拠
信頼性MTBF 192,548 h（25℃常温時）
同梱物インストールガイド＆保証書,電源ケーブル 2本(NEMA5-15P-C13, 1.8m),コンソールケーブル1本(RS232C(9pin(F)-RJ45),
ラックマウントキット1式(マウントプレートL/R各1枚、ネジ4本)

オプション

モジュールFXC製SFPモジュール
(※)搭載可能なSFPモジュールについては、営業までお問い合わせください。
10G SFP+ ダイレクトアタッチ ケーブル(DAC)FXC9432-10G-CU1M
電源ケーブル OPT-AC200V-01、OPT-AC200V-02
電源ケーブル抜け防止OPT-AC100V-LK-01、OPT-AC100V-LK-03
OPT-CRK02
