ループ検知
次項 »
« « FXC5628PEシリーズ目次

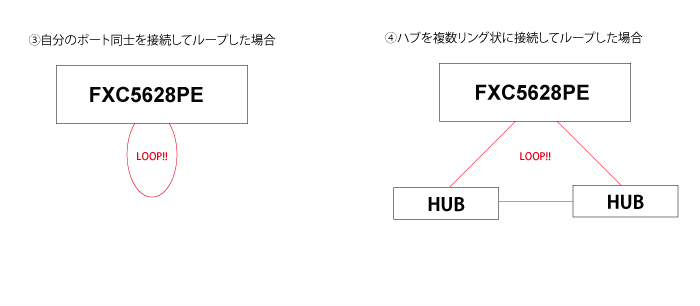

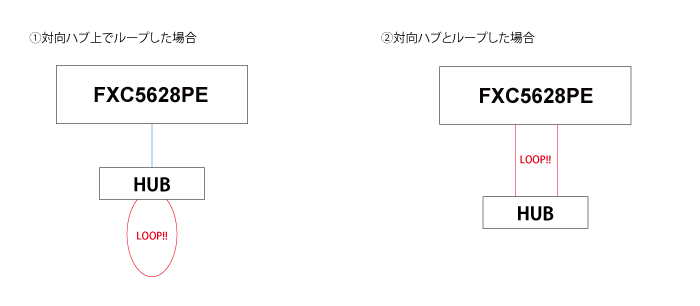

構成
シナリオ
いろいろなパターンのループを検知し、ログを残す＆ポートシャットダウンを行います。
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE(config)# | loop-protect | ループプロテクトをグローバルで有効にする。 | ||||||||||||
| FXC5628PE(config)# | loop-protect transmit-time 3 | リンク検出フレームの送信間隔を設定する。 | ||||||||||||
| FXC5628PE(config)# | interface gigabitEthernet 1/1-2 | インターフェースコンフィグレーションモードに移動する。 | ||||||||||||
| FXC5628PE(config-if)# | loop-protect | ループプロテクトをポートで有効にする。 | ||||||||||||
| FXC5628PE(config-if)# | loop-protect tx-mode | リンク検出フレームを送信する。 | ||||||||||||
| FXC5628PE(config-if)# | loop-protect action log shutdown | ループプロテクトが実行された場合の動作を、ログ出力＆シャットダウンにする。 | ||||||||||||
※loop-protectコマンドは、グローバルとポートで両方設定が必要です。
ループを起こした場合の復帰
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE(config)# | loop-protect shutdown-time <0-604800> | ループが発生し解消されてからのポートシャットダウン時間を設定する。 | ||||||||||||
上記コマンドで、ポートシャットダウン時間が経過すると復帰します。 0を設定した場合は復帰しないため、リンクアップさせるには0以外の値を設定してください。
関連コマンド
| モード | コマンド | 備考 | ||||||||||||
| FXC5628PE# | show logging | ループ発生時にログ出力を行う設定した場合、ログを確認できる。 | ||||||||||||
| FXC5628PE# | show loop-protect interface <interface-type> | 指定したポートのループ検出の設定および統計情報を表示する。 | ||||||||||||
| FXC5628PE# | show running-config | 現在のコンフィグを表示する。 | ||||||||||||
