PoE死活監視
次項 »
« « FXC5628PEシリーズ目次

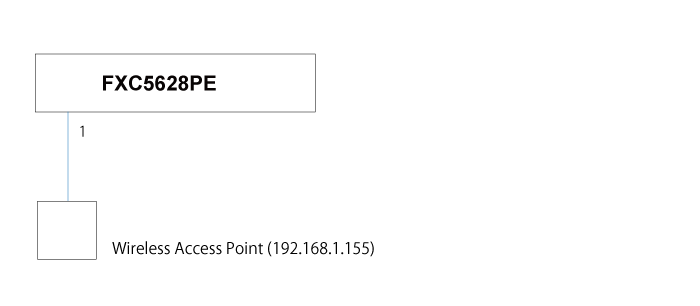

構成
シナリオ
本機器のPoE死活監視機能（コマンド上ではPD Monitor）は、PD機器に対して指定した間隔でポーリングを行い死活を監視します。
一定回数未応答の場合はPD機器にフリーズ等の異常が発生したものとみなし、給電をOFF/ONして再起動を試みます。
今回は、1番ポートにIPアドレス192.168.1.155を持つPD機器（Wireless AP）を接続し、死活監視を行います。
ポーリングによる監視のため、PD機器にはIPアドレスの設定が必要です。
別セグメントの機器の監視はできません。
設定例
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE(config)# | interface gigabitEthernet 1/1 | インターフェースコンフィグレーションモードに移動する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor | PoE死活監視機能を有効にする | ||||||||||||
| FXC5628PE(config-if)# | poe monitor host 192.168.1.155 | 対象のPD機器のIPアドレスを設定する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor action reboot | フリーズ等の異常を検知した場合にPD機器のリブートを行う | ||||||||||||
関連コマンド
| モード | コマンド | 説明 | ||||||||||||
| FXC5628PE# | show poe monitor [interface <interface-id>] | ポートごとのPoE死活監視の設定を表示する | ||||||||||||
| FXC5628PE# | show poe [interface <interface-id>] | PoEの使用状況を表示する | ||||||||||||
| FXC5628PE(config)# | poe supply <0-450> | PoEバジェットを設定する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor interval <5-300> | PD機器に送信するICMPパケットの送信間隔を設定する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor retry <1-10> | リトライする回数を設定する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor waiting-time <30-300> | PD機器が起動する時間を設定する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor action power-off | フリーズ等の異常を検知した場合にPD機器への給電を停止する | ||||||||||||
| FXC5628PE(config-if)# | poe monitor action no-action | フリーズ等の異常を検知する | ||||||||||||
その他、備考
本機器は、LLDPによる死活監視には対応しておりません。
