構成


レートリミット

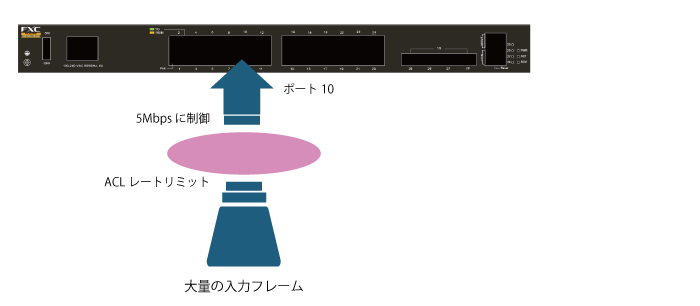

シナリオ

入力フレームのしきい値を設定することで、帯域を制御します。
今回はポート10に対して5Mbpsの制御設定を行います。

設定例

モード コマンド 説明
FXC5628PE(config)# access-list rate-limiter 1 25kbps 200 レートリミットを行うACLを作成する。
FXC5628PE(config)# interface gigabitEthernet 1/10 インターフェースコンフィグレーションモードに移動する。
FXC5628PE(config-if)# access-list rate-limiter 1 ACLレートリミット1をポートに適用する。

本機器でのACLレートリミットは、25kbpsまたは10ppsを1レート単位とし、レート値を調整して制限値を決定します。
この設定例の場合、25kbpsを1レート単位とし、200倍することで目的の5Mbpsとします。

関連コマンド

モード コマンド 説明
FXC5628PE# show running-config 現在のコンフィグを表示する。
FXC5628PE# show access-list rate-limiter <id> ACLレートリミットの指定したIDの設定を表示する。
FXC5628PE# show access-list rate-limiter interface <interface-id> ACLレートリミットのエントリ一覧、および指定したインターフェースに適用されている設定を表示します。
