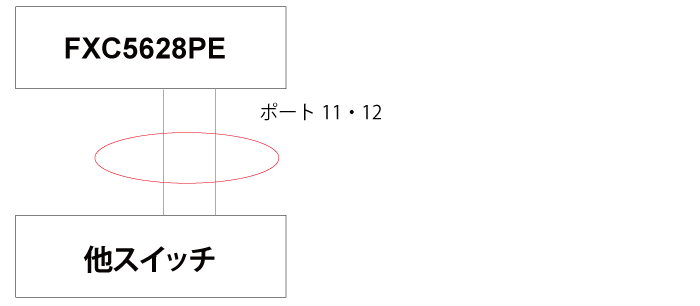

構成

LAG

シナリオ

FXC5628PEのポート11・12をスタティックLAGに設定します。
また、ロードバランス方式をsrc-macに設定します。

設定例

モード コマンド 説明
FXC5628PE(config)# interface gigabitEthernet 1/11-12 スタティックLAGを設定するインターフェースのコンフィグレーションモードに移動する。
FXC5628PE(config-if)# aggregation group 1 mode on チャネルグループ1を作成し、モードをON（スタティックLAG）にする。
FXC5628PE(config-if)# exit グローバルコンフィグレーションモードに戻る。
FXC5628PE(config)# aggregation mode smac 送信元MACアドレスに基づいてトラフィックを分散する※

　※他のパラメータについては、下記の通りです。
　dmac 宛先MACアドレスに基づいてトラフィックを分散
　ip IPアドレスに基づいてトラフィックを分散
　port ポート番号に基づいてトラフィックを分散

　リンクアグリゲーションするインターフェースの指定
　interface gigabitEthernet 1/1-10：1/1～1/10のインターフェースを範囲指定します。
　interface gigabitEthernet 1/1 gigabitEthernet 1/3 gigabitEthernet 1/5：1つずつインターフェース番号を指定します。
　interface *：すべてのインターフェースを指定します。

関連コマンド

モード コマンド 説明
FXC5628PE# show aggregation リンクアグリゲーション設定/状態を表示する。
FXC5628PE# show aggregation mode ロードバランスモードを表示する。
