シナリオ

Selective Q-in-Qは、顧客からのトラフィックに対し、顧客側のVLANタグ（C-TAG）に基づいて
サービスプロバイダ側のVLANタグ（S-TAG）を付加する技術です。
通常のQ-in-Qがポート単位で全てのトラフィックにS-TAGを付加するのに対し、
特定の顧客VLANトラフィックのみをプロバイダネットワーク内でカプセル化し、
転送することが可能になり、より柔軟な設定ができます。

本設定例では、
カスタマー#1(VLAN100):ServiceVLAN1001　接続ポート：＃1
カスタマー#2(VLAN200):ServiceVLAN1002　接続ポート：＃1
Q-in-Qポート：各カスタマーVLANにS-tag(TPID:0x88a8)を付けて送信　接続ポート：＃９

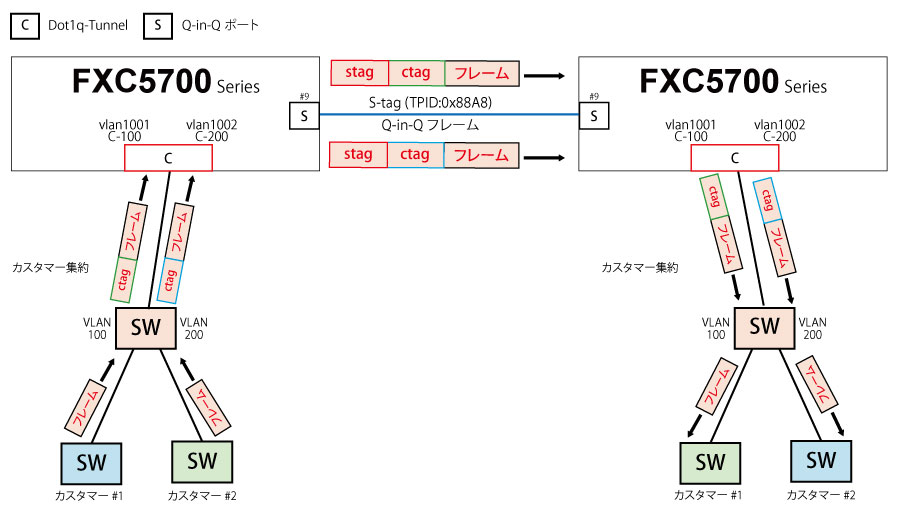

構成

時刻設定

設定例

モード コマンド 説明
FXC5710(config)# vlan 1001-1002 Service VLAN (S-VLAN) を定義します。
FXC5710(config)# Interface Ethernet1/0/1 カスタマー接続ポートに遷移。
FXC5710(config-if-ehternet1/0/1)# dot1q-tunnel selective s-vlan 1001 c-vlan 100 CタグID100のフレームにSタグID1001付与。
FXC5710(config-if-ehternet1/0/1)# dot1q-tunnel selective s-vlan 1002 c-vlan 200 CタグID200のフレームにSタグID1002付与。
FXC5710(config-if-ehternet1/0/1)# dot1q-tunnel selective enable Selective Q-in-Qモードを有効化。
FXC5710(config-if-ehternet1/0/1)# switchport mode hybrid ポートモードをhybridに設定。
FXC5710(config-if-ehternet1/0/1)# switchport hybrid allowed vlan 1001-1002 untag カスタマー向けにSタグを外して送信。
FXC5710(config-if-ehternet1/0/1)# Interface Ethernet1/0/9 Q-in-Qポートに遷移。
FXC5710(config-if-ehternet1/0/9)# dot1q-tunnel tpid 0x88a8 外側タグ(S-VLANのTPID)を0x88a8に指定。
FXC5710(config-if-ehternet1/0/9)# switchport mode hybrid ポートモードをhybridに設定。
FXC5710(config-if-ehternet1/0/9)# switchport hybrid allowed vlan 1001-1002 tag Sポートからタグ付きフレームを送信。

関連コマンド

show vlan
show running-config

その他、備考

カスタマー接続ポートは、dot1q-tunnelを有効にしたhybridポートに接続します。
受信したフレームにC-tagがある場合でも、そのC-tagは、ペイロード(データの部分)として扱われます。

一部の処理（内側タグ(C-tag)を使用したもの：MSTP、QoS、アクセスコントロールリストの処理を伴う機能等)は、
正常に行えない場合がございます。
また、VLAN-Translationと併用はできません。
もし、使用する場合は、事前検証を行った上で導入してください。

Q-in-Qのフレームサイズは、MTUが1500の場合、1526となります。
(フレームヘッダ14Bytes+FCS4Bytes+C-tag4byte+Stag4byte)
