シナリオ

ULSM(UpLink State Monitor)とは、スイッチのアップリンクとダウンリンクから構成されるULSMグループに基づいてポートのUP/DOWN制御を行います。
ULSMグループに紐づけられたアップリンクがすべてダウンした場合、ULSMグループに所属したダウンリンク側もリンクダウン状態になります。
ダウンリンクの状態はアップリンクの状態に応じて制御され、アップリンクが復旧した場合は自動的にリンクアップします。

本シナリオではポート9-10をアップリンクポート、ポート1-3をダウンリンクポートと設定します。

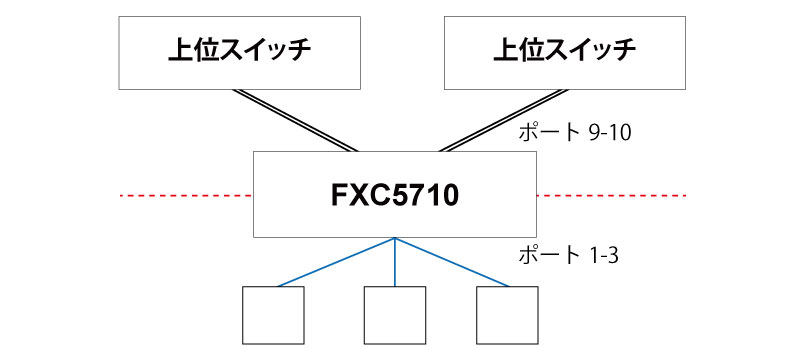

構成

LAG

設定例

モード コマンド 説明
FXC5710(config)# ulsm group 1 ULSMグループを定義する。
FXC5710(config)# interface ethernet 1/0/9;10
FXC5710(config-if-port-range)# ulsm group 1 uplink ポート9-10を「ULSMグループ1」のアップリンクに設定する。
FXC5710(config-if-port-range)# exit
FXC5710(config)# interface ethernet 1/0/1-3
FXC5710(config-if-port-range)# ulsm group 1 downlink ポート1-3を「ULSMグループ1」のダウンリンクに設定する。

関連コマンド

show ulsm group
show running-config
